Bu Lông Inox Chống Xoay: Cấu Tạo Cổ Vuông, DIN 603 & Cách Chọn

1. Tổng quan về bu lông inox chống xoay và bản chất kỹ thuật

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Bu lông inox chống xoay là nhóm chi tiết lắp xiết bằng thép không gỉ. Sản phẩm sở hữu kết cấu đặc biệt giúp hãm thân bu lông không quay tròn khi siết đai ốc. Tên tiếng Anh kỹ thuật của dòng sản phẩm này là Anti-rotation Bolt. Tùy thuộc vào biên dạng hình học cụ thể, chi tiết còn gọi là Square Neck Bolt hoặc Stainless Steel Carriage Bolt.

Dạng phổ biến nhất trên thị trường là bu lông đầu cầu cổ vuông. Nhiều xưởng cơ khí còn gọi sản phẩm là bu lông cổ vuông inox hoặc bu lông chống xoay DIN 603. Nhờ làm từ inox, chi tiết làm việc rất ổn định trong điều kiện thời tiết ngoài trời.

1.2. Vai trò của cơ cấu chống xoay trong thi công liên kết

Trong quá trình lắp ráp kết cấu, công nhân thường gặp khó khăn khi thao tác một mình. Nếu dùng bu lông lục giác thường, người thợ bắt buộc phải dùng hai cờ lê ở hai đầu. Một chiếc dùng giữ đầu bu lông và một chiếc dùng siết chặt đai ốc. Khi lắp đặt trên cao hoặc vị trí khuất, thao tác này gây mất rất nhiều thời gian.

Bu lông chống xoay giúp giải quyết triệt để vấn đề này nhờ phần định hình dưới đầu. Khi đưa vào lỗ lắp, cơ cấu này tự động tỳ chặt vào thành lỗ vật liệu. Người thợ chỉ cần đứng ở phía có đai ốc để siết mà không lo thân bị xoay trượt. Giải pháp này giúp nâng cao đáng kể năng suất lắp ráp trên công trường.

2. Các dạng cấu tạo và nguyên lý chống xoay cơ học

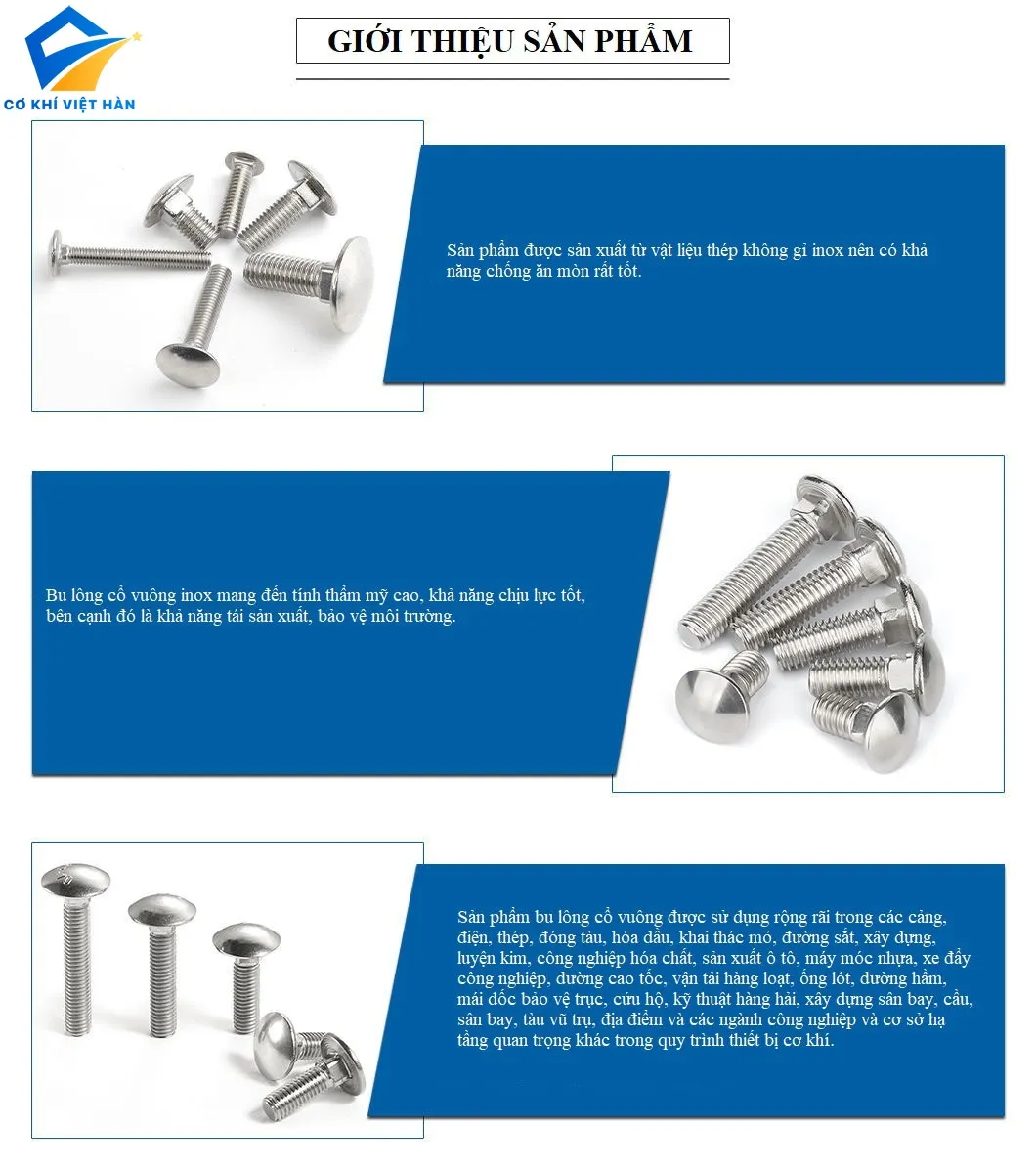

2.1. Cấu tạo bu lông đầu cầu cổ vuông và các biến thể

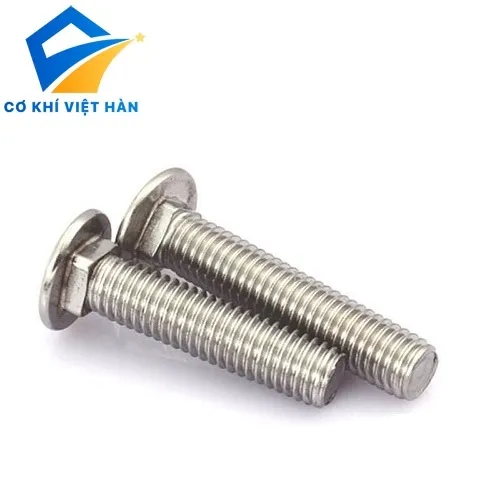

Cấu tạo thông dụng nhất là bu lông có đầu hình nấm tròn trơn nhẵn. Phía dưới mặt đầu nấm là một đoạn cổ hình vuông bốn cạnh đều liền khối. Bên dưới cổ vuông là phần thân hình trụ tròn được tiện ren hệ mét. Đoạn cổ vuông này sẽ lọt vừa khít vào lỗ đột hình vuông trên tấm thép hoặc gỗ.

Bên cạnh cổ vuông, một số dòng bu lông chống xoay chuyên dụng dùng gân khía dọc. Các rãnh khía này sẽ cắn sâu vào thành lỗ tròn khi bị ép xuống. Một số biến thể khác trang bị vấu định vị hoặc vai định hình theo thiết kế riêng. Không mặc định tất cả các dòng bu lông chống xoay đều có chung một kiểu cấu tạo.

2.2. Nguyên lý hãm xoay và các yếu tố ảnh hưởng

Nguyên lý hoạt động của chi tiết dựa hoàn toàn vào sự ăn khớp hình học cơ học. Khi luồn bu lông qua lỗ, phần cổ vuông tiếp xúc trực tiếp với cạnh lỗ nền. Khi vặn đai ốc ở đầu đối diện, lực kéo dọc trục kéo cổ vuông lún sâu hơn. Bốn cạnh phẳng của cổ vuông tỳ vào thành phôi, tạo lực cản cản trở chuyển động quay.

Hiệu quả chống xoay phụ thuộc vào độ khớp kích thước và độ cứng vật liệu nền. Nếu lỗ đột quá rộng hoặc tấm phôi quá mềm, cổ vuông vẫn có thể bị trượt. Cần lưu ý rằng không khẳng định bu lông chống xoay tuyệt đối trong mọi tình huống. Hiệu quả giữ phụ thuộc vào kích thước lắp đặt và tay nghề của người thợ.

>>>Tham khảo thêm các sản phảm inox:

3. Phân biệt chức năng chống xoay, chống tự tháo và chống trộm

3.1. Sự khác biệt giữa chống xoay và chống tự tháo lỏng

Nhiều người thường đánh đồng khái niệm chống xoay với tính năng chống tự tháo lỏng ren. Chức năng chống xoay chỉ có tác dụng hỗ trợ trong quá trình vặn siết ban đầu. Cơ cấu cổ vuông giữ thân bu lông đứng yên để đai ốc tiến vào theo chiều ren. Cơ cấu này hoàn toàn không có khả năng ngăn đai ốc tự nới lỏng khi bị rung.

Để chống tự tháo lỏng do rung động, kỹ sư phải dùng thêm đai ốc khóa nylon DIN 985. Người thi công cũng có thể kết hợp thêm đệm vênh DIN 127 hoặc đệm khóa Nord-Lock. Không mặc định bu lông cổ vuông có thể thay thế các chi tiết tự hãm chuyên dụng. Việc tách bạch hai khái niệm này giúp hệ thống máy móc vận hành an toàn hơn.

3.2. Phân biệt với bu lông chống trộm chuyên dụng

Một điểm dễ gây hiểu lầm khác là xếp bu lông đầu cầu vào nhóm chống trộm. Đầu bu lông dạng vòm nấm trơn nhẵn không có rãnh vặn cờ lê hay tua vít. Thiết kế này khiến người ngoài không thể tác động lực tháo mở từ phía mặt đầu nấm. Tuy nhiên, nếu tiếp cận được đầu có đai ốc, liên kết vẫn tháo ra được bằng cờ lê.

Bu lông chống trộm chuyên dụng thực sự sử dụng các loại rãnh hoa thị có chốt giữa. Một số dòng chống trộm dùng đầu tự đứt hoặc chỉ mở được bằng chìa chuyên biệt. Bảng dưới đây giúp làm rõ ranh giới kỹ thuật giữa các dòng phụ kiện cơ khí này:

Chức năng kỹ thuật	Cơ cấu cấu tạo đặc trưng	Mục đích sử dụng chính
Chống xoay thân bu lông	Cổ vuông, gân khía dọc dưới đầu.	Giữ thân không quay khi siết đai ốc từ một phía.
Chống tự tháo lỏng ren	Vòng nhựa nylon, vòng đệm khóa răng.	Ngăn đai ốc tự xoay lùi dưới rung động cơ học.
Chống tháo mở trái phép	Đầu bảo mật rãnh hoa thị, đầu tự đứt.	Ngăn chặn việc tháo gỡ bằng dụng cụ cầm tay thường.

4. Tiêu chuẩn DIN 603 và tiêu chuẩn ISO 8677

4.1. Tiêu chuẩn DIN 603 cho bu lông đầu tròn cổ vuông

Quy cách bu lông đầu tròn cổ vuông phổ biến nhất được quy định theo chuẩn DIN 603. Tiêu chuẩn này của Đức chuẩn hóa kích thước đầu nấm, độ rộng cổ vuông và chiều dài ren. Tên gọi quốc tế của sản phẩm theo chuẩn này là Cup Head Square Neck Bolt. Dải kích thước ren trong tiêu chuẩn trải dài từ cỡ M5 đến cỡ M20.

Văn bản đưa ra các thông số dung sai nghiêm ngặt cho góc lượn chuyển tiếp dưới cổ. Chiều cao cổ vuông được tính toán tối ưu để ăn khớp độ dày tôn tiêu chuẩn. Không mặc định mọi bu lông chống xoay trên thị trường đều tuân theo chuẩn DIN 603. Chỉ áp dụng tiêu chuẩn khi kiểu đầu và cổ vuông đáp ứng đầy đủ bản vẽ quy định.

4.2. Tiêu chuẩn quốc tế ISO 8677 và lưu ý áp dụng

Ở phạm vi quốc tế, tiêu chuẩn ISO 8677 quy định cho bu lông đầu tròn cổ vuông thấp. Tiêu chuẩn này bao quát các kích thước ren hệ mét bước thô tương ứng với DIN 603. Giữa hai tiêu chuẩn có thể tồn tại sai số nhỏ về chiều cao nấm và góc bo cạnh. Do đó, khi đối chiếu vật tư cho dự án xuất khẩu, kỹ sư cần kiểm tra kỹ bản vẽ.

Cần nhấn mạnh rằng DIN 603 và ISO 8677 là tiêu chuẩn về hình dạng hình học. Các tiêu chuẩn này không tự động chứng minh vật liệu chế tạo là inox 304 hay 316. Kỹ sư phải kiểm tra độc lập giữa chứng chỉ kích thước và chứng chỉ mác thép xuất xưởng. Không tự gán tiêu chuẩn DIN hay ISO cho các sản phẩm thiếu hồ sơ kỹ thuật.

5. Thông số kỹ thuật của bu lông inox chống xoay

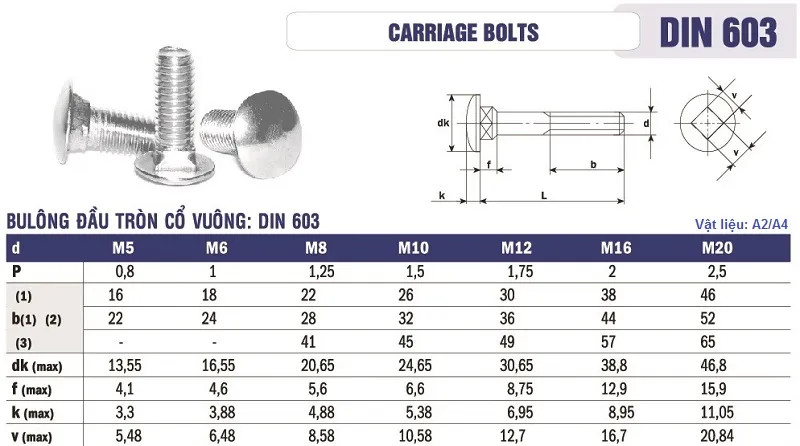

5.1. Bảng tóm tắt thông số kỹ thuật cơ bản

Bảng dưới đây tổng hợp các trường thông số kỹ thuật cần kiểm tra của sản phẩm:

Hạng mục kỹ thuật	Quy cách và dữ liệu đối chiếu
Tên sản phẩm	Bu lông inox chống xoay / Bu lông cổ vuông (Carriage Bolt).
Tiêu chuẩn tham chiếu	DIN 603 hoặc ISO 8677 nếu được xác minh phù hợp.
Vật liệu chế tạo	Thép không gỉ inox 201, inox 304 hoặc inox 316 theo thực tế.
Đường kính ren (d)	Đường kính ren hệ mét từ M5 đến M20 theo danh mục.
Bước ren (P)	Bước ren thô tiêu chuẩn hệ mét ăn khớp đai ốc.
Chiều dài bu lông (L)	Đo từ mặt dưới đầu nấm đến hết đuôi ren theo bản vẽ.
Kích thước cổ vuông	Chiều rộng cạnh vuông (v) và chiều cao cổ vuông (f).
Kích thước đầu nấm	Đường kính đầu nấm tròn (dk) và chiều cao đầu nấm (k).
Cơ tính và dung sai	Cần đối chiếu sản phẩm thực tế, bản vẽ hoặc catalogue.

5.2. Cách đọc quy cách và phân biệt các kích thước

Khi tra cứu thông số, cần phân biệt rõ đường kính ren d với chiều rộng cổ vuông v. Ký hiệu d thể hiện kích thước ren bu lông, còn v là kích thước cạnh khối vuông dưới đầu. Chiều rộng cổ vuông v thường có kích thước danh nghĩa xấp xỉ bằng đường kính ren d. Tuy nhiên, người mua không được nhầm lẫn giữa cạnh cổ vuông và đường kính đầu nấm dk.

Đường kính đầu nấm dk luôn lớn hơn nhiều lần so với đường kính thân bu lông. Chiều dài danh nghĩa L được tính từ mặt phẳng tiếp xúc dưới đầu nấm đến đuôi ren. Không tự tạo bảng quy cách kích thước khi chưa có tài liệu chính thức từ nhà sản xuất. Mọi số liệu về chiều dài ren hữu dụng b phải được kiểm tra theo catalogue của nhà máy.

6. Phân loại vật liệu inox 201, 304 và 316

6.1. Đặc điểm ứng dụng của inox 201 và inox 304

Bu lông chống xoay inox 201 là lựa chọn kinh tế cho các liên kết trong nhà khô ráo. Inox 201 có độ cứng bề mặt cao nhưng khả năng kháng oxy hóa ngoài trời bị hạn chế. Sản phẩm thích hợp cho sản xuất đồ gỗ nội thất, giá kệ kho hàng và khung bàn ghế. Lớp bề mặt sáng bóng giúp tăng tính thẩm mỹ cho các sản phẩm cơ khí dân dụng.

Bu lông chống xoay inox 304 là dòng vật tư thông dụng nhất trong ngành xây dựng. Vật liệu inox 304 chống ăn mòn rất tốt trong môi trường tự nhiên ngoài trời mưa nắng. Chi tiết được dùng nhiều trong lắp đặt lan can cầu thang, hàng rào và khung giàn pin mặt trời. Khả năng chịu lực và độ bền hóa học của inox 304 đáp ứng tốt hầu hết yêu cầu kỹ thuật.

6.2. Đặc điểm của inox 316 và lưu ý ăn mòn điện hóa

Đối với môi trường nước biển hoặc tiếp xúc hóa chất, bu lông inox 316 được ưu tiên. Thành phần molypden trong inox 316 giúp tăng cường khả năng chống ăn mòn lỗ rỗ và kẽ nứt. Chi tiết thường được sử dụng cho cầu cảng, đóng tàu biển và trạm xử lý nước thải. Tuy nhiên, không khẳng định bu lông inox 316 chống gỉ tuyệt đối trong mọi loại hóa chất.

Cần phân biệt rõ mác thép không gỉ với cấp tính chất cơ học của bu lông thành phẩm. Không tự gán các cấp cơ tính như A2-70 hay A4-70 khi chưa có tài liệu thử nghiệm kéo. Ngoài ra, khi lắp bu lông inox lên khung thép mạ kẽm, cần lưu ý nguy cơ ăn mòn điện hóa. Sự chênh lệch điện thế trong môi trường ẩm có thể làm kim loại nền bị ăn mòn nhanh hơn.

7. Ứng dụng thực tế và cách lựa chọn quy cách

7.1. Ứng dụng trong kết cấu gỗ, kim loại tấm và lan can

Bu lông chống xoay được ứng dụng cực kỳ rộng rãi trong ngành xây dựng kết cấu gỗ. Đầu nấm tròn phẳng giúp ép sát vào thớ gỗ mà không làm rách bề mặt vật liệu. Cổ vuông tự động lún sâu và cắn chặt vào thớ gỗ, tạo điểm tựa chống xoay rất vững chắc. Phụ kiện dùng ghép nối xà gồ gỗ, nhà gỗ truyền thống, cầu gỗ và sàn gỗ ngoài trời.

Trong ngành cơ khí tấm, bu lông dùng để liên kết các thanh giằng và giá đỡ đục lỗ sẵn. Các lỗ đột vuông trên thanh chống đa năng đón nhận cổ vuông rất khít khao. Sản phẩm cũng xuất hiện phổ biến trên hệ thống lan can đường cao tốc và hộ lan mềm. Đầu nấm tròn trơn nhẵn giúp hạn chế tối đa nguy cơ va quẹt gây thương tích cho phương tiện.

7.2. Cách chọn đường kính ren, chiều dài và kích thước cổ vuông

Để mối ghép đạt độ chắc chắn tối đa, kỹ sư cần thực hiện quy trình chọn lựa như sau:

Xác định đường kính ren d theo yêu cầu chịu lực kéo và lực cắt của mối ghép.
Đo tổng chiều dày bản mã để chọn chiều dài bu lông L có độ nhô ren vừa đủ.
Đo kích thước cạnh lỗ đột vuông trên phôi kim loại để chọn cỡ cổ vuông v ăn khớp.
Kiểm tra chiều cao cổ vuông f không được vượt quá độ dày tấm thép thứ nhất.
Chọn mác inox 201, 304 hoặc 316 phù hợp với độ ăn mòn của môi trường vận hành.

Nếu chiều cao cổ vuông quá lớn, nó sẽ đội bản mã thứ hai khiến mối ghép bị hở miệng.

8. Hướng dẫn lắp đặt, lỗi thường gặp và lưu ý đặt mua

8.1. Quy trình lắp đặt bu lông chống xoay đúng kỹ thuật

Quá trình thi công bu lông inox chống xoay cần tuân thủ các bước kỹ thuật cơ bản:

Vệ sinh sạch sẽ bavia quanh miệng lỗ đột vuông trên bề mặt vật liệu tấm.
Đưa bu lông xuyên qua lỗ, căn chỉnh bốn cạnh cổ vuông khớp hoàn toàn vào lỗ đột.
Dùng búa gõ nhẹ lên đỉnh đầu nấm để cổ vuông lún sát vào bề mặt vật liệu nền.
Lắp long đen phẳng và vặn mồi đai ốc inox vào đuôi ren theo chiều kim đồng hồ.
Dùng cờ lê hoặc đầu khẩu siết chặt đai ốc đến mức lực quy định trong bản vẽ.

Kiểm tra mặt dưới của đầu nấm phải áp phẳng hoàn toàn, không bị cong vênh hay cấn mép.

8.2. Những lỗi thường gặp khi thi công và thông tin đặt mua

Lỗi phổ biến nhất là khoan lỗ tròn trên tấm thép rồi cố tình siết bu lông cổ vuông. Trên nền kim loại cứng, cổ vuông không thể tự lún xuống mà sẽ làm kênh hở đầu nấm. Lỗi thứ hai là kích thước lỗ đột vuông quá rộng khiến cổ vuông bị xoay trượt vòng tròn. Hậu quả là người thợ không thể siết chặt đai ốc và làm hỏng mép lỗ đột của tấm phôi.

Khi đặt mua hàng, khách hàng cần cung cấp rõ đường kính ren M (M6, M8, M10…), bước ren. Cần nêu rõ chiều dài bu lông L, chiều dài phần ren và mác inox 201, 304 hay 316. Cung cấp kích thước cổ vuông thực tế nếu bản vẽ yêu cầu dung sai lắp ghép chính xác. Kèm theo số lượng cụ thể để đơn vị phân phối báo giá và kiểm tra lượng tồn kho.

Chú ý khi lựa chọn và sử dụng bu lông inox chống xoay

Nguyên tắc nhận diện, tiêu chuẩn và kiểm soát thi công

Nhận diện đúng bu lông chống xoay có đầu nấm tròn trơn và cổ vuông hãm lực dưới đầu.
Tiêu chuẩn tham chiếu hình học thông dụng là DIN 603 hoặc tiêu chuẩn ISO 8677.
Phân biệt rõ đường kính ren danh nghĩa d với kích thước cạnh của cổ vuông v.
Chức năng chống xoay chỉ hỗ trợ quá trình siết đai ốc, không phải chống tự tháo lỏng ren.
Không dùng bu lông cổ vuông cho lỗ khoan tròn trên các tấm kim loại có độ cứng cao.
Chiều cao cổ vuông phải nhỏ hơn hoặc bằng độ dày của lớp bản mã tiếp xúc đầu tiên.
Không mặc định mọi bu lông inox chống xoay đều có sẵn đầy đủ ba mác thép 201, 304, 316.
Không tự ý suy diễn tải trọng kéo đứt hoặc mô-men siết khi thiếu dữ liệu thử nghiệm.
Đối chiếu trực tiếp bản vẽ kỹ thuật, kích thước lỗ đột và mẫu thực tế trước khi thi công lớn.
