Đai Xiết Inox (Cổ Dê Inox): Bảng Kích Thước, Cấu Tạo Và Tuyệt Chiêu Siết Ống Chống Bục Vỡ
Trong các hệ thống dẫn chất lỏng, khí nén hay nhiên liệu, việc kết nối ống cao su mềm vào các họng chờ bằng kim loại là công đoạn cực kỳ phổ biến. Để khóa chặt điểm nối này, ngăn chặn hiện tượng rò rỉ dưới áp lực bơm mạnh mẽ, phụ kiện không thể thiếu chính là Đai Xiết Inox (hay còn gọi là Cổ Dê Inox / Hose Clamp).
Một chiếc đai xiết tuy nhỏ bé nhưng lại quyết định sự an toàn của cả một hệ thống làm mát động cơ ô tô hay dàn ống bơm hóa chất. Bài viết dưới đây của Cơ Khí Việt Hàn sẽ mổ xẻ toàn bộ THÔNG TIN kỹ thuật, giải mã các tiêu chuẩn W2, W4, W5 và hướng dẫn cách chọn dải xiết chuẩn xác nhất để bảo vệ đường ống của bạn.
1. Cấu Tạo Và Nguyên Lý Hoạt Động Của Đai Xiết Cổ Dê

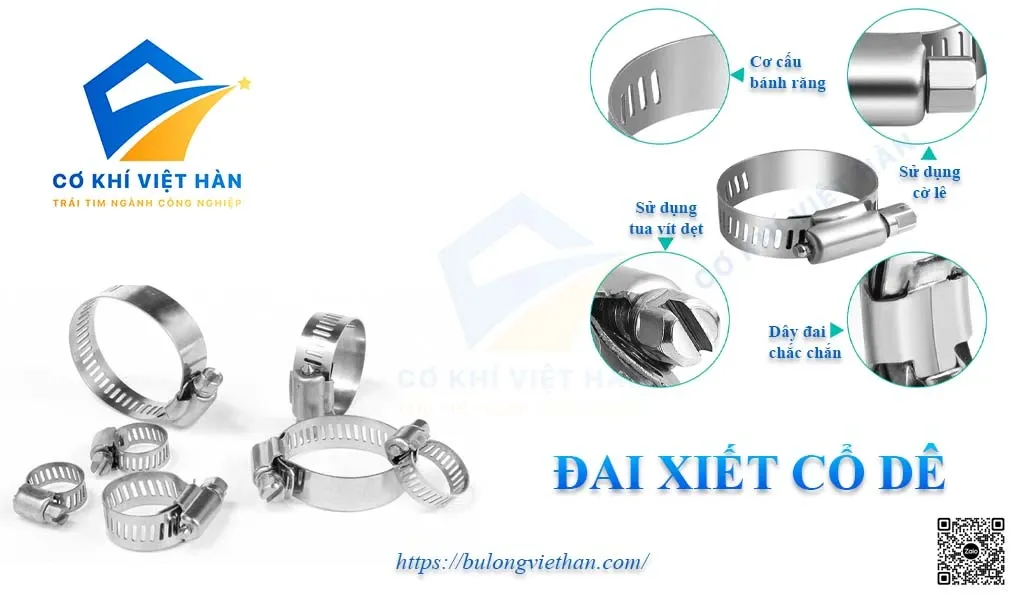

Đai xiết Inox tiêu chuẩn (thường thiết kế theo chuẩn DIN 3017 của Đức) hoạt động dựa trên cơ cấu bánh răng trục vít (Worm drive mechanism). Cấu tạo bóc tách của nó bao gồm 3 bộ phận chính:
- Bản đai (Band): Là một dải thép mỏng bằng Inox, được đột dập các rãnh chéo liên tiếp dọc theo thân. Các rãnh này có khoảng cách đều nhau, đóng vai trò như các bước răng để vít vặn ăn khớp vào.
- Khóa đai / Ổ chứa vít (Housing): Khối kim loại nhỏ gắn cố định ở một đầu bản đai. Nó có nhiệm vụ ôm giữ con vít vặn, giữ cho trục vít luôn ăn khớp vuông góc với các rãnh trên bản đai.
- Vít vặn siết (Screw): Một con vít đầu lục giác (kết hợp rãnh dấu cộng hoặc đầu dẹt). Khi dùng tua vít hoặc cờ lê xoay con vít này, ren của vít sẽ tì vào rãnh bản đai, kéo dải đai trượt qua ổ khóa, từ đó thu hẹp đường kính vòng xuyến và bóp nghẹt ống cao su.
>>>Tham khảo thêm các sản phảm inox:
Thanh ren – Ty ren Inox Việt Hàn
2. Bảng Thông Số Dải Xiết (Clamping Range) Tiêu Chuẩn
Điểm ưu việt của đai xiết Inox là một mã sản phẩm có thể dùng cho nhiều kích cỡ ống khác nhau, nhờ vào dải xiết co giãn linh hoạt. Việc chọn dải xiết rất quan trọng: Nếu chọn quá to, phần đai thừa sẽ thò ra rất dài gây vướng víu và nguy hiểm.
| Dải xiết (Min – Max OD) | Bản rộng đai (Band Width) | Kích thước ống mềm tương ứng (Phi mm) |
|---|---|---|
| 10 – 16 mm | 8 mm / 9 mm | Ống dẫn xăng, ống ôxy y tế (Phi 12, Phi 14) |
| 13 – 19 mm | 8 mm / 9 mm | Ống cấp nước máy giặt, ống luồn dây điện nhỏ |
| 16 – 25 mm | 9 mm / 12 mm | Ống tưới cây, ống dẫn khí nén xưởng cơ khí |
| 25 – 40 mm | 12 mm | Họng nước làm mát ô tô, ống xả nước dân dụng |
| 40 – 60 mm | 12 mm | Họng nối máy bơm chìm, đường ống hóa chất nhẹ |
| 90 – 110 mm | 12 mm | Ống hút bùn, đường ống xả bồn chứa nước lớn |
*Lưu ý: Luôn đo chính xác Đường kính ngoài (OD – Outside Diameter) của ống cao su sau khi đã cắm ngàm đực vào, rồi chọn dải xiết sao cho OD nằm ở giữa dải là hoàn hảo nhất.
3. Mẹo Thực Chiến: Chống Cắt Rách Ống & Khóa Chết Áp Lực
Lắp cổ dê Inox trông có vẻ đơn giản. Tuy nhiên, nếu thao tác sai, chính chiếc đai xiết sẽ là thủ phạm “cắt đứt” đường ống của bạn. Hãy ghi nhớ các nguyên tắc sinh tử sau:
💡 Góc chuyên gia (Pro-Tip) – Tuyệt chiêu thi công gông cùm:
- Nguy cơ “cắn” rách ống Silicone: Các loại ống silicone hoặc ống cao su chịu nhiệt thường rất mềm. Nếu dùng đai xiết đột rãnh xuyên thấu (bản đai đục lỗ thủng), các gờ kim loại sẽ cào rách bề mặt ống khi siết lực. Bắt buộc phải dùng Đai xiết dập nổi (Non-perforated band) với mép đai được uốn cong lên (Rolled edges) để bảo vệ ống mềm tuyệt đối.
- Giới hạn Momen xoắn (Over-tightening): Không vặn vít bằng súng bắn ốc ở tốc độ cao và lực quá lớn. Điều này sẽ làm tuột ren vít hoặc làm hỏng cơ cấu bánh răng trong ổ khóa đai (cháy ren). Hãy vặn tay bằng tua vít hoặc dùng súng với cài đặt cấp trượt phù hợp.
- Hệ thống áp lực siêu cao: Nếu bạn đang kẹp ống hút cát hoặc bơm cao áp (trên 15 Bar), đai xiết trục vít thông thường có thể bung khóa. Lúc này, bạn phải nâng cấp lên sử dụng Đai xiết T-Bolt (T-Bolt Hose Clamp) chuyên dụng cho tải trọng siêu nặng.
4. Giải Mã Ký Hiệu Vật Liệu: W1, W2, W4 Hay W5?
Khác với các phụ kiện Inox nguyên khối, đai xiết cổ dê thường được pha trộn vật liệu để tối ưu chi phí. Trên thế giới, chúng được phân cấp theo các tiêu chuẩn mã hóa từ W1 đến W5. Việc hiểu sai mã này sẽ khiến bạn mua phải hàng dễ rỉ sét.
- W1 (Thép mạ kẽm hoàn toàn): Cả đai, khóa và vít đều là thép đen mạ kẽm. Giá siêu rẻ nhưng rỉ sét cực nhanh. Tránh dùng cho công trình nước.
- W2 (Inox bán phần – Phổ biến nhất): Bản đai và ổ khóa làm bằng Inox 430 hoặc Inox 201 chống rỉ khá tốt, nhưng con vít vặn lại là thép mạ kẽm. Lựa chọn kinh tế cho nhu cầu sửa chữa dân dụng, không ngâm nước liên tục.
- W4 (Full Inox 304): Từ bản đai, ổ khóa đến con vít đều được chế tạo 100% từ Inox 304. Khả năng chống ăn mòn tuyệt vời ngoài trời, môi trường ẩm ướt và M&E chuyên nghiệp.
- W5 (Full Inox 316): Đẳng cấp chống ăn mòn vĩnh cửu. Toàn bộ chi tiết là Inox 316. Bắt buộc sử dụng tại hầm tàu biển, nhà máy hóa chất và môi trường ngập ngụa sương muối.
