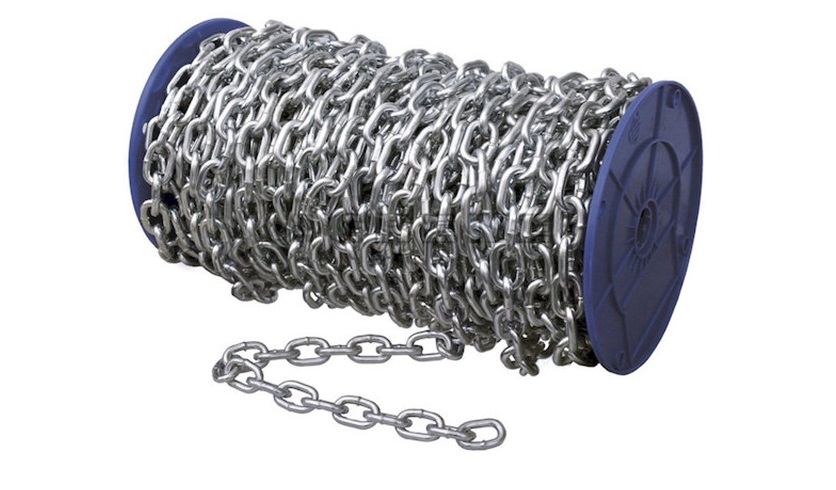

Chú thích:
d – đường kính xích
t – chiều dài bên trong
b1 – chiều rộng bên trong
b2 – chiều rộng bên ngoài

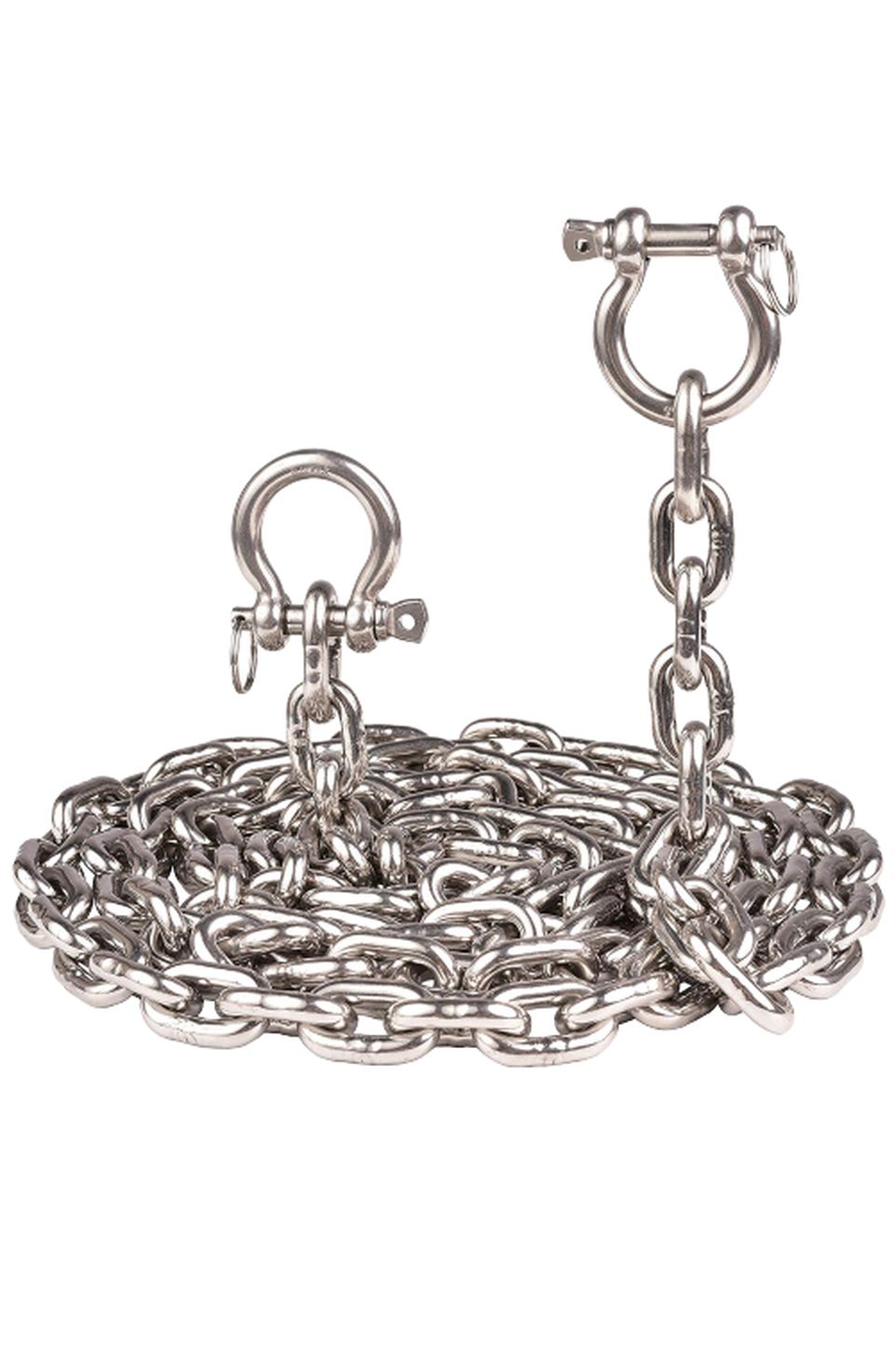

Vật liệu sản xuất:
Thép không gỉ: Inox 201, Inox 304, Inox 316, Inox 316L, Inox 310, Inox 310S
Bảng theo DIN 766:
| d | Chiều dài bên trong | Chiều rộng | Máy đo chiều dài 11x t | khối lượng | ||||||
| t | bên trong b1 | bên ngoài b2 | kg / m | |||||||
| kích thước | Dung sai | Sai lệch cho phép | tối thiểu | tối đa | Sai lệch cho phép | xấp xỉ | ||||
| 4 | ± 0,2 | 16 | +0,3 | -0,2 | 4,8 | 13,6 | 176 | +0,8 | -0,4 | 0,32 |
| 5 | ± 0,2 | 18,5 | +0,4 | -0,2 | 6 | 17 | 203,5 | +0,9 | -0,5 | 0,5 |
| 6 | ± 0,2 | 18,5 | +0,4 | -0,2 | 7,2 | 20,4 | 203,5 | +0,9 | -0,5 | 0,8 |
| 7 | ± 0,3 | 22 | +0,4 | -0,2 | 8,4 | 23,8 | 242 | +1,1 | -0,5 | 1,1 |
| 8 | ± 0,3 | 24 | +0,4 | -0,2 | 9,6 | 27,2 | 264 | +1,2 | -0,6 | 1,4 |
| 9 | ± 0,4 | 27 | +0,5 | -0,3 | 10,8 | 30,6 | 297 | +1,3 | -0,7 | 1,8 |
| 10 | ± 0,4 | 28 | +0,5 | -0,3 | 12 | 36 | 308 | +1,4 | -0,7 | 2,3 |
| 11 | ± 0,4 | 31 | +0,5 | -0,3 | 13,2 | 40 | 341 | +1,5 | -0,8 | 2,7 |
| 13 | ± 0,5 | 36 | +0,6 | -0,3 | 15,6 | 47 | 396 | +1,7 | -0,9 | 3,9 |
| 14 | ± 0,5 | 41 | +0,7 | -0,4 | 16,8 | 50 | 451 | +2 | -1 | 4,4 |
| 16 | ± 0,6 | 45 | +0,8 | -0,4 | 19,2 | 58 | 495 | +2,2 | -1,1 | 5,8 |
| 18 | ± 0,9 | 50 | +0,8 | -0,4 | 21,6 | 65 | 550 | +2,5 | -1,2 | 7,4 |
| 20 | ± 1 | 56 | +1 | -0,5 | 24 | 72 | 616 | +2,8 | -1,4 | 9 |
| 23 | ± 1,2 | 64 | +1,1 | -0,5 | 27,6 | 83 | 704 | +3,2 | -1,6 | 12 |
| 26 | ± 1,3 | 73 | +1,2 | -0,6 | 31,2 | 94 | 803 | +3,6 | -1,8 | 15 |
| 28 | ± 1,4 | 78 | +1,3 | -0,6 | 33,6 | 101 | 858 | +3,8 | -2 | 18 |
| 30 | ± 1,5 | 84 | +1,4 | -0,7 | 36 | 108 | 924 | +4,2 | -2,1 | 20 |
| 32 | ± 1,6 | 90 | +1,5 | -0,7 | 38,4 | 115 | 990 | +4,5 | -2,2 | 23 |
| 36 | ± 1,8 | 101 | +1,7 | -0,8 | 43,2 | 130 | 1111 | +5 | -2,5 | 29 |
| 40 | ± 2 | 112 | +1,9 | -0,8 | 48 | 144 | 1232 | +5,6 | -2,8 | 35 |
| 42 | ± 2,1 | 118 | +2 | -1 | 50 | 151 | 1298 | +5,8 | -3 | 40 |
| Kích thước | Khả năng chịu tải | Lực kiểm tra chế tạo tối thiểu | Lực phá vỡ tối thiểu | Độ võng tối thiểu |
| d | Kilôgam | kN | kN | f |
| 4 | 200 | 5 | 8 | 3 |
| 5 | 320 | số 8 | 12,5 | 4 |
| 6 | 400 | 10 | 16 | 5 |
| 7 | 630 | 16 | 25 | 6 |
| 8 | 800 | 20 | 32 | 7 |
| 9 | 1000 | 25 | 40 | 7 |
| 10 | 1250 | 32 | 50 | 8 |
| 11 | 1600 | 40 | 63 | 9 |
| 13 | 2000 | 50 | 80 | 11 |
| 14 | 2500 | 63 | 100 | 12 |
| 16 | 3200 | 80 | 125 | 13 |
| 18 | 4000 | 100 | 160 | 15 |
| 20 | 5000 | 125 | 200 | 16 |
| 23 | 6300 | 160 | 250 | 19 |
| 26 | 8000 | 200 | 320 | 22 |
| 28 | 10000 | 250 | 400 | 23 |
| 30 | 11200 | 280 | 450 | 24 |
| 32 | 12500 | 320 | 500 | 26 |
| 36 | 16000 | 400 | 630 | 29 |
| 40 | 20000 | 500 | 800 | 32 |
| 42 | 22400 | 560 | 900 | 34 |
| Ứng suất trung bình ở giới hạn tải trọng làm việc | N / mm2 | 80 |
| Ứng suất chế tạo | N / mm2 | 200 |
| Ứng suất tại một lực bẻ gãy xác định | N / mm2 | 320 |
| Tỷ lệ của ứng suất trung bình tại giới hạn tải trọng làm việc với ứng suất tại lực thử nghiệm để ứng suất tại một lực kéo đứt xác định | 1: 2,5: 4 | |
| Tổng độ giãn dài cuối cùng tối thiểu | % | 15 |
| Lệch | mm | f xấp xỉ. 0,8d |
