Đai Ốc Cài Inox 304 / 316 – Êcu Cài Inox: Cấu Tạo & Lắp Đặt

1. Tổng quan về đai ốc cài inox 304 / 316 và êcu cài inox

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Đai ốc cài inox là phụ kiện cơ khí có lỗ ren trong dùng cho kim loại tấm. Trong ngành vật tư, chi tiết này thường được gọi là êcu cài inox hoặc ốc cài. Tùy theo cấu tạo thực tế, tài liệu tiếng Anh gọi là Stainless Steel Cage Nut hoặc Clip Nut.

Sản phẩm được giữ trên tấm kim loại hoặc khung đỡ bằng cơ cấu cài hay kẹp. Khi sử dụng, người thợ dễ dàng tạo điểm bắt bu lông mà không cần hàn cố định.

Phiên bản inox 304 và 316 giúp mối ghép hạn chế ăn mòn trong môi trường ẩm.

1.2. Vai trò tạo điểm ren tháo lắp nhanh trên tấm mỏng

Trên các thanh trụ tủ điện hoặc vỏ máy mỏng, việc taro ren trực tiếp rất khó khăn. Chiều dày tấm quá mỏng không đủ số vòng ren để giữ chặt bu lông chịu lực. Đai ốc cài inox giải quyết vấn đề này bằng cách gắn một viên đai ốc dày vào tấm.

Cơ cấu lồng hoặc kẹp đàn hồi giúp giữ viên đai ốc nằm đúng tâm lỗ lắp đặt. Nhờ khả năng tháo lắp linh hoạt, kỹ thuật viên dễ dàng thay thế khi lỗ ren bị hỏng.

Tuy nhiên, không mặc định mọi loại êcu cài đều có cùng cấu tạo hay cách lắp đặt.

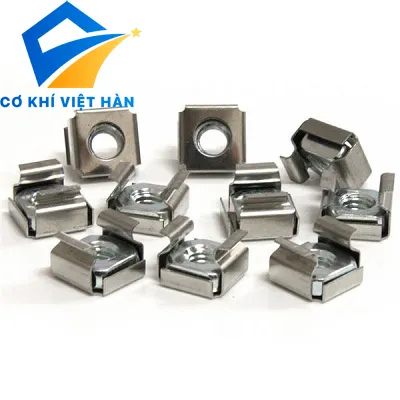

**Đai ốc cài inox 304 / 316 – Êcu cài inox 304 / 316**

2. Cấu tạo và phân loại theo kiểu lồng, kiểu kẹp

2.1. Cấu tạo êcu cài dạng lồng (Cage Nut)

Êcu cài dạng lồng gồm một viên đai ốc nằm bên trong khung lồng thép đàn hồi. Viên đai ốc bên trong thường có hình vuông hoặc hình chữ nhật với lỗ ren tâm. Khung lồng bên ngoài ôm lấy viên đai ốc và có hai cánh gài đối diện nhau.

Hai cánh gài này được uốn cong để bóp nén và móc vào mép lỗ đột trên tấm. Viên đai ốc có một độ rơ nhẹ trong lồng giúp tự lựa tâm khi vặn bu lông.

Kiểu lồng cài này thường dùng cho các lỗ đột vuông trên thanh tiêu chuẩn tủ mạng.

2.2. Cấu tạo đai ốc cài dạng kẹp (Clip Nut) và dạng khác

Đai ốc cài dạng kẹp có cấu tạo gồm phần lá thép gập đôi dạng chữ U hoặc S. Một nhánh của lá kẹp gắn liền với phần cổ ren hoặc giữ viên đai ốc bên trong. Nhánh còn lại tạo lực ép đàn hồi để kẹp chặt vào mép của tấm kim loại nền.

Khi đẩy kẹp trượt vào mép tấm, vấu định vị trên kẹp sẽ sập vào lỗ khoan sẵn. Cần lưu ý rằng cơ cấu cài giữ chỉ định vị đai ốc chứ không khóa ren chống rung.

Các dạng êcu cài chuyên dụng khác chỉ được xác định khi đối chiếu đúng bản vẽ hãng.

>>>Tham khảo thêm các sản phảm inox:

3. Thông số kỹ thuật của đai ốc cài inox 304 / 316

3.1. Bảng tổng hợp thông số kỹ thuật cơ bản

Bảng dưới đây tổng hợp ngắn gọn các trường thông số kỹ thuật cần kiểm tra của sản phẩm[cite: 1]:

Hạng mục kỹ thuật	Quy cách và dữ liệu đối chiếu
Tên và loại sản phẩm	Đai ốc cài inox / Êcu cài inox (dạng lồng Cage Nut hoặc dạng kẹp Clip Nut).
Vật liệu hai bộ phận	Thân đai ốc và phần lồng/kẹp bằng inox 304, 316 theo tài liệu thực tế.
Thông số phần ren	Đường kính ren trong (d) và bước ren (P) hệ mét như M4, M5, M6, M8, M10.
Kích thước bao ngoài	Chiều rộng, chiều dài thân, chiều cao tổng thể và kích thước bộ phận lồng/kẹp.
Quy cách vị trí lắp	Kích thước lỗ đột vuông, lỗ tròn hoặc khoảng cách từ mép tấm đến tâm lỗ.
Chiều dày tấm nền	Giới hạn chiều dày tấm kim loại phù hợp cần đối chiếu catalogue nhà sản xuất.
Cơ tính và tiêu chuẩn	Cấp tính chất, tải trọng và tiêu chuẩn cần đối chiếu sản phẩm thực tế.

3.2. Cách đọc quy cách và lưu ý khi tra cứu thông số

Khi kiểm tra thông số, cần phân biệt kích thước ren M4, M5, M6, M8 với kích thước ngoài. Cùng một cỡ ren M6 nhưng kích thước lồng cài có thể thay đổi theo cỡ lỗ đột. Do đó, người mua không mặc định mọi đai ốc cài M6 đều vừa một loại lỗ lắp.

Mỗi mã đai ốc cài chỉ làm việc ổn định trong một dải chiều dày tấm nền nhất định. Người dùng không tự suy đoán giới hạn chiều dày tấm, tải trọng hay giá trị mô-men siết.

Chỉ lập bảng kích thước chi tiết khi đã có bản vẽ hoặc catalogue của đúng mã hàng.

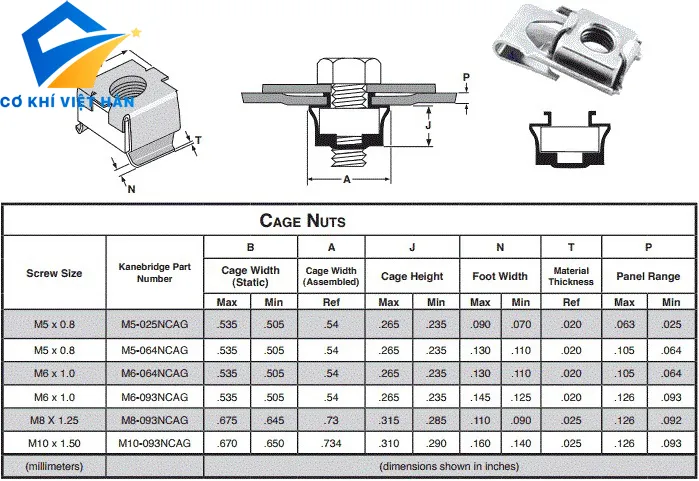

**TSKT Đai ốc cài inox 304 / 316 – Êcu cài inox 304 / 316**

4. Vật liệu inox 304, inox 316 và giới hạn sử dụng

4.1. Phân biệt vật liệu thân đai ốc và bộ phận cài

Một cụm đai ốc cài inox thường gồm phần thân ren và phần khung lồng hoặc lá kẹp. Phần thân đai ốc cần độ dày và độ bền để chịu lực kéo của ren bu lông. Trong khi đó, phần lồng hoặc kẹp đòi hỏi phôi thép có tính đàn hồi cao khi bóp.

Người mua cần phân biệt rõ vật liệu thân đai ốc với vật liệu của bộ phận kẹp giữ. Không mặc định mọi chi tiết của cụm đai ốc cài đều làm từ cùng một mác inox. Đồng thời, không tự gán cấp tính chất A2-70, A4-70 hay chuẩn DIN/ISO khi thiếu tài liệu.

4.2. So sánh inox 304 với 316 và giới hạn kỹ thuật

Đai ốc cài inox 304 phù hợp với nhiều ứng dụng cơ khí và môi trường thông thường. Sản phẩm đáp ứng tốt yêu cầu chống ăn mòn trong nhà xưởng, trạm điện và ngoài trời. Khi môi trường có nguy cơ ăn mòn cao hơn như vùng ven biển, inox 316 được cân nhắc. Tuy nhiên, không khẳng định inox 316 chống gỉ tuyệt đối hay hợp với mọi loại hóa chất.

Về giới hạn sử dụng, liên kết bằng đai ốc cài phụ thuộc lớn vào độ cứng tấm nền. Nếu tấm tôn quá mỏng hoặc lỗ đột bị biến dạng, lồng cài rất dễ bị bung tuột.

5. So sánh êcu cài với êcu rút, êcu lò xo và êcu hàn

5.1. Sự khác biệt về cấu tạo và nguyên lý lắp giữ

Trên thị trường có nhiều loại đai ốc dùng để tạo điểm ren trên khung và tấm mỏng. Êcu rút inox được lắp vào lỗ tròn và phải dùng súng rút làm chồn biến dạng thân. Ngược lại, êcu cài inox giữ vị trí bằng vấu gài đàn hồi và có thể tháo ra được.

Trong khi đó, êcu lò xo thanh chống có lò xo xoắn dài dùng riêng cho thanh C. Êcu hàn thì cố định vĩnh viễn lên tấm thép bằng nhiệt hàn nóng chảy chân đai ốc. Ngoài ra, êcu khóa nhựa dùng vòng chèn cản ren chứ không có khung cài vào tấm.

5.2. Bảng đối chiếu các dòng đai ốc lắp ghép

Bảng dưới đây giúp phân biệt rõ đai ốc cài inox với các loại đai ốc khác:

Loại đai ốc	Cấu tạo nhận diện	Phương thức giữ trên kết cấu
Đai ốc cài inox	Đai ốc nằm trong lồng hoặc lá kẹp.	Gài hai cánh lồng vào lỗ vuông hoặc kẹp mép tấm.
Êcu rút inox	Ống trụ có ren trong và vùng thân mỏng.	Dùng súng rút làm phình thân kẹp chặt mặt sau tấm.
Êcu lò xo inox	Thân chữ nhật có rãnh răng gắn lò xo.	Định vị bằng lò xo trong lòng rãnh thanh chống C.
Êcu hàn inox	Thân lục giác hoặc vuông có vấu hàn đáy.	Hàn điểm nóng chảy gắn liền khối vào mặt tấm thép.

6. Ứng dụng thực tế và cách lựa chọn quy cách

6.1. Ứng dụng trong tủ điện, tủ rack và vỏ thiết bị

Ứng dụng phổ biến nhất của êcu cài dạng lồng là lắp đặt trong tủ mạng và tủ server. Các thanh tiêu chuẩn trong tủ rack có dãy lỗ đột vuông để cài đai ốc theo chiều cao. Kỹ thuật viên dễ dàng gắn các khay đỡ thiết bị, bộ chia nguồn và bảng điều khiển điện.

Đối với loại đai ốc cài dạng kẹp, sản phẩm dùng nhiều trong lắp ráp vỏ máy và ô tô. Các tấm ốp che chắn, mặt nạ thiết bị và vỏ thùng kim loại được kết nối nhanh chóng. Tại các nhà máy thực phẩm hoặc trạm viễn thông ngoài trời, vật liệu inox giúp chống gỉ sét.

6.2. Cách chọn kích thước ren, kiểu cài và chiều dày tấm

Để lựa chọn đúng đai ốc cài inox, bước đầu tiên là xác định vị trí lắp trên tấm. Nếu lỗ lắp là lỗ đột vuông nằm giữa tấm, người dùng phải chọn êcu cài dạng lồng. Nếu vị trí lắp nằm gần sát mép tấm có lỗ tròn, có thể chọn dạng kẹp chữ U.

Bước thứ hai là đo chính xác kích thước lỗ đột và chiều dày thực tế của tấm tôn. Khung lồng cài phải khớp với cả kích thước lỗ lẫn chiều dày tấm thì mới không bị lỏng. Cuối cùng, chọn đường kính ren trong M4, M5, M6, M8 khớp với bu lông và chọn mác inox.

7. Hướng dẫn lắp đặt, lỗi thường gặp và lưu ý đặt mua

7.1. Quy trình lắp đặt đúng theo thiết kế sản phẩm

Do mỗi kiểu có cấu tạo khác nhau, việc lắp đặt phải tuân theo đúng thiết kế sản phẩm[cite: 2]:

Kiểm tra kích thước lỗ đột, mép tấm và chiều dày vật liệu nền trước khi lắp.
Với êcu cài dạng lồng, đặt một cánh gài từ mặt sau móc vào một cạnh lỗ vuông.
Dùng dụng cụ kẹp hoặc tay ấn nén cánh gài còn lại cho sập qua cạnh lỗ đối diện.
Với đai ốc cài dạng kẹp, đẩy trượt miệng kẹp qua mép tấm cho tâm ren trùng lỗ.
Đặt phụ kiện cần ghép lên mặt ngoài, luồn bu lông đúng cỡ ren vào và siết vừa đủ.

Lưu ý không mặc định mọi loại đều lắp bằng cách ấn trực tiếp hoặc trượt vào mép tấm.

7.2. Các lỗi thường gặp, lưu ý bảo trì và đặt mua

Lỗi thường gặp nhất là chọn sai dải chiều dày tấm làm đai ốc bị rơ lắc hoặc không gài được. Nếu dùng tô vít cậy bẩy quá mạnh khi lắp, hai cánh lồng đàn hồi sẽ bị biến dạng cong. Một lỗi khác là siết bu lông lệch tâm hoặc dùng súng bắn vít tốc độ cao làm cháy ren inox.

Khi tháo lắp bảo trì, nếu thấy cánh lồng đã mất độ đàn hồi thì cần thay viên mới. Khi đặt mua, khách hàng cần nêu rõ kiểu lồng hay kiểu kẹp, cỡ ren và mác inox. Hãy cung cấp thêm kích thước lỗ lắp và chiều dày tấm nền để đối chiếu chính xác.

Chú ý khi lựa chọn và sử dụng đai ốc cài inox 304 / 316

Nguyên tắc nhận diện, chọn thông số và kiểm soát lắp đặt

Xác định đúng kiểu cấu tạo là êcu cài dạng lồng (Cage Nut) hay dạng kẹp (Clip Nut).
Phân biệt rõ đai ốc cài inox với êcu rút, êcu lò xo thanh chống và êcu hàn.
Cơ cấu lồng hoặc kẹp chỉ giữ vị trí đai ốc trên tấm, không phải cơ cấu khóa ren chống rung.
Phân biệt vật liệu thân đai ốc với vật liệu lồng/kẹp, không mặc định luôn cùng mác inox.
Phân biệt đường kính ren (M4, M5, M6, M8…) với kích thước lỗ lắp và chiều dày tấm nền.
Không mặc định mọi đai ốc cài cùng cỡ ren M6 đều lắp vừa cho một loại lỗ đột.
Lắp đặt đúng thao tác theo thiết kế từng loại, tránh bẩy mạnh làm gãy hoặc dão cánh cài.
Không tự suy diễn tải trọng chịu kéo, mô-men siết hoặc tự gán tiêu chuẩn DIN/ISO khi thiếu căn cứ.
Đối chiếu trực tiếp sản phẩm thực tế, bản vẽ hoặc catalogue nhà sản xuất trước khi thi công.
