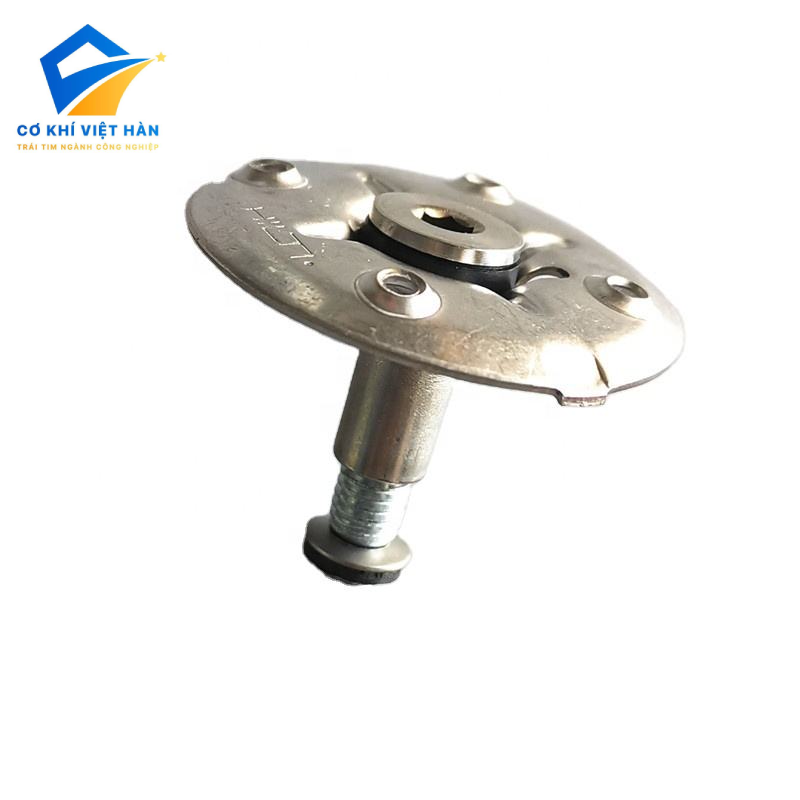

Đinh Tán X-BT (Chốt Ren X-BT): Cấu Tạo, Phân Loại & Lắp Đặt

1. Tổng quan về đinh tán X-BT và bản chất kỹ thuật

1.1. Khái niệm và cách gọi chính xác của sản phẩm

Trong tìm kiếm vật tư, nhiều người dùng sử dụng cụm từ khóa là đinh tán X-BT. Tuy nhiên, cần giải thích rõ rằng X-BT không phải là đinh tán rút thông thường. Đây thực chất là dòng chi tiết liên kết ren chuyên dụng do hãng Hilti phát triển. Tài liệu kỹ thuật quốc tế định danh sản phẩm là X-BT threaded stud hoặc Hilti X-BT.

Để phản ánh đúng cấu tạo, sản phẩm nên được gọi là chốt ren X-BT. Người làm kỹ thuật cũng thường gọi chi tiết là đinh liên kết ren X-BT trên thép. Chi tiết có phần thân cắm vào nền thép và phần ren ngoài chờ lắp phụ kiện. Nhận diện đúng bản chất sản phẩm giúp bộ phận vật tư tránh đặt nhầm sang đinh rút.

1.2. Đặc trưng liên kết trên vật liệu nền thép có lớp phủ

Hệ thống chốt ren X-BT được thiết kế để tạo điểm neo trực tiếp trên kết cấu thép. Điểm đặc trưng của công nghệ này là quá trình lắp đặt diễn ra từ một phía. Khi thi công đúng hệ thống, mũi đinh không xuyên thủng hoàn toàn qua chiều dày tấm thép. Nhờ vậy, phương pháp này hạn chế ảnh hưởng đến lớp sơn phủ bảo vệ ở mặt sau.

Tại các công trình dầu khí hay hàng hải, lớp sơn chống ăn mòn rất quan trọng. Phương pháp hàn truyền thống thường làm cháy lớp sơn và đòi hỏi phải sơn dặm lại. Hệ thống đinh X-BT giúp gắn phụ kiện lên dầm thép mà không cần công đoạn hàn nhiệt. Tuy nhiên, việc áp dụng phải tuân thủ đúng chiều dày nền trong tài liệu chính hãng.

2. Cấu tạo và nguyên lý liên kết trên thép

2.1. Cấu tạo các bộ phận của một chốt ren X-BT

Một chi tiết chốt ren X-BT hoàn chỉnh gồm nhiều bộ phận đồng bộ trên cùng trục thân. Phía trên là đoạn thân trụ có tiện ren ngoài dùng để bắt đai ốc hoặc phụ kiện. Phía dưới đoạn ren là phần cổ dẫn hướng và vòng đệm làm kín gắn kèm theo đinh. Vòng đệm này có nhiệm vụ che phủ miệng lỗ khoan mồi khi đinh được bắn xuống.

Phần cuối cùng là mũi đinh có biên dạng đặc biệt để cắm vào vật liệu nền thép. Thiết kế hình học của mũi đinh được tính toán riêng cho từng dòng sản phẩm cụ thể. Một số mã hàng đi kèm sẵn đai ốc mặt bích hoặc phụ kiện giữ theo quy cách hộp. Người mua cần kiểm tra catalogue chính hãng để xác nhận cấu hình phụ kiện đi kèm.

2.2. Nguyên lý tạo liên kết trong lỗ khoan mồi

Khác với vít tự khoan hay đinh bắn trực tiếp, hệ X-BT yêu cầu khoan lỗ mồi trước. Kỹ thuật viên sử dụng mũi khoan bậc chuyên dụng để tạo lỗ có kích thước định sẵn. Sau đó, chốt ren được đưa vào lỗ và bắn xuống bằng dụng cụ truyền động chuyên dụng. Động năng từ máy bắn đẩy mũi đinh đi sâu vào trong lòng lỗ khoan trên thép.

Quá trình dịch chuyển tốc độ cao tạo ra sự chèn ép cơ học và ma sát cục bộ lớn. Mũi đinh ăn khớp chặt vào thành lỗ thép mà không cần xuyên qua mặt bên kia. Đồng thời, vòng đệm trên thân đinh bị nén xuống để che kín khe hở miệng lỗ. Toàn bộ chu kỳ lắp đặt một chốt ren chỉ diễn ra trong thời gian rất ngắn.

>>>Tham khảo thêm các sản phảm inox:

3. Phân loại các dòng X-BT-MR, X-BT-GR và X-BT-ER

3.1. Dòng chốt ren đa dụng X-BT-MR

Trong danh mục sản phẩm của hãng, X-BT-MR là dòng chốt ren phục vụ liên kết đa dụng. Chữ MR biểu thị nhóm ứng dụng lắp đặt cơ khí và giá đỡ thiết bị thông thường. Chi tiết có phần thân ren hệ mét hoặc hệ inch tùy theo mã hàng được chọn. Dòng sản phẩm này thường dùng để bắt chân giá đỡ, thanh chống đa năng và hộp nối.

Khi lắp đặt, bản mã của giá đỡ sẽ được đặt lên trên vòng đệm của chốt X-BT-MR. Sau đó, người thợ vặn đai ốc vào phần ren ngoài và siết đến lực quy định. Cần lưu ý chỉ sử dụng dòng X-BT-MR trong phạm vi tải trọng được tài liệu xác nhận. Không tự ý dùng chung quy trình của dòng này cho các dòng chuyên biệt khác.

3.2. Dòng chốt cố định sàn X-BT-GR và kết nối điện X-BT-ER

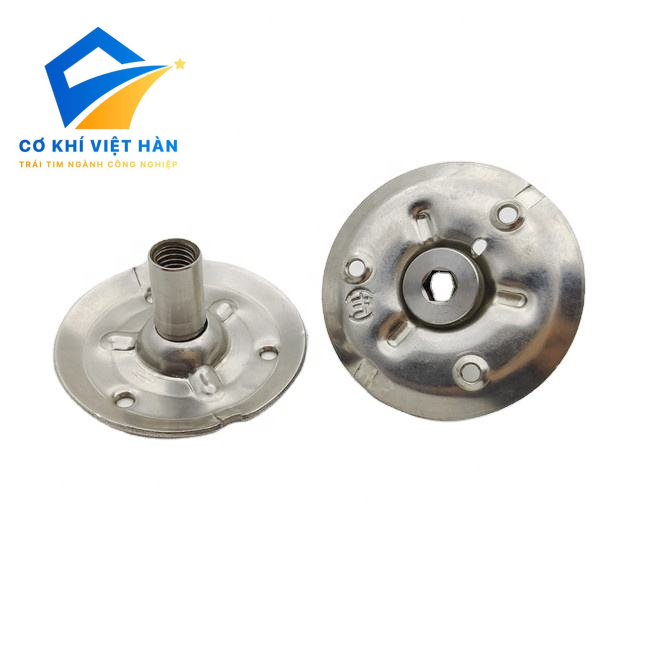

Dòng X-BT-GR là biến thể chốt ren được thiết kế cho ứng dụng liên kết tấm sàn grating. Sản phẩm phối hợp cùng bộ đĩa kẹp chuyên dụng để giữ các tấm lưới sàn trên dầm thép. Trong khi đó, dòng X-BT-ER được phát triển riêng cho các ứng dụng kết nối điện và tiếp địa. Cấu tạo của X-BT-ER phù hợp để gắn dây cáp nối đất hoặc thiết bị chống sét vào khung thép.

Mỗi dòng X-BT-MR, X-BT-GR và X-BT-ER đều có yêu cầu kỹ thuật và phụ kiện khác nhau. Người dùng không mặc định các dòng này dùng chung dụng cụ, mũi khoan hoặc bước lắp đặt. Trước khi chỉ định vào thiết kế, kỹ sư phải tra cứu đúng tài liệu của từng dòng sản phẩm.

4. Thông số kỹ thuật của đinh tán X-BT

4.1. Bảng tổng hợp các trường thông số kỹ thuật

Do mỗi dòng có đặc tính riêng, bảng dưới đây tóm tắt các trường thông số cần kiểm tra:

Hạng mục kỹ thuật	Quy cách và dữ liệu đối chiếu
Tên và dòng sản phẩm	Chốt ren X-BT (Hilti X-BT: dòng X-BT-MR, X-BT-GR hoặc X-BT-ER).
Vật liệu và chống ăn mòn	Cần đối chiếu mã hàng; khả năng chống ăn mòn tương đương A4/316 theo hãng.
Kích thước phần ren	Đường kính ren và chiều dài phần ren cần đối chiếu catalogue chính hãng.
Chiều dài thân và đầu mút	Chiều dài liên kết và kiểu đầu mút tra cứu theo đúng mã sản phẩm cụ thể.
Vật liệu nền tương thích	Thép kết cấu có lớp phủ; chiều dày tối thiểu nền theo đúng biến thể đinh.
Dụng cụ và phụ kiện	Máy bắn, mũi khoan bậc và vòng đệm làm kín theo hướng dẫn chính hãng.
Tải trọng và chứng nhận	Khả năng chịu lực và chứng nhận cần đối chiếu tài liệu của đúng mã hàng.

4.2. Nguyên tắc đọc mã sản phẩm và tra cứu tài liệu

Khi lập bảng kê vật tư, tuyệt đối không gộp chung thông số của ba dòng MR, GR và ER. Không mặc định tất cả các biến thể chốt ren X-BT đều sử dụng cùng một đường kính ren. Người dùng không tự suy ra kích thước mũi khoan, chiều sâu khoan hay lực lắp đặt từ cỡ ren. Mọi số liệu về tải trọng kéo, tải trọng cắt phải lấy từ báo cáo thử nghiệm chính hãng.

Bên cạnh đó, không tự gán các tiêu chuẩn DIN hay ISO chung cho dòng sản phẩm X-BT. Không tự tuyên bố sản phẩm có chứng nhận ABS, DNV hay UL khi chưa kiểm tra đúng mã hàng. Mỗi chứng nhận đăng kiểm chỉ có giá trị trong phạm vi ứng dụng và cấu hình được phê duyệt.

5. Vật liệu, khả năng chống ăn mòn và lợi ích thi công

5.1. Đặc điểm vật liệu và giới hạn chống ăn mòn

Theo thông tin giới thiệu từ nhà sản xuất, dòng X-BT có khả năng chống ăn mòn cao. Mức độ kháng ăn mòn của sản phẩm được hãng công bố tương đương với nhóm inox A4 hoặc 316. Đặc tính này giúp chốt ren làm việc được ở môi trường ngoài trời và khu vực gần biển. Tuy nhiên, không tự khẳng định mọi chi tiết và phụ kiện đi kèm đều có cùng thành phần vật liệu.

Người viết kỹ thuật không mặc định toàn bộ đinh là inox 304 hay 316 nguyên chất đơn thuần. Để đạt độ cứng cắm vào thép, nhà sản xuất sử dụng hợp kim không gỉ theo công nghệ riêng. Đồng thời, không khẳng định sản phẩm thích hợp với mọi môi trường hóa chất đậm đặc hay ngâm biển. Cần kiểm tra điều kiện ăn mòn thực tế của dự án so với khuyến cáo trong catalogue hãng.

5.2. Lợi ích khi liên kết trên kết cấu thép phủ sơn

Lợi ích rõ nét của phụ kiện liên kết trên thép phủ sơn là bảo toàn mặt sau của tấm nền. Vì mũi đinh dừng lại trong lòng tấm thép nên lớp sơn ở mặt khuất không bị bong tróc. Tại các khoang tàu hoặc dầm hộp kín, điều này giúp tiết kiệm công sức xử lý lại bề mặt. Mặt trước của điểm khoan cũng được vòng đệm làm kín của đinh ép chặt sau khi bắn.

Quá trình thi công hoàn toàn bằng cơ học nên không phát sinh tia lửa hàn hay khói nhiệt. Giải pháp này hỗ trợ đắc lực cho công tác cải tạo lắp thêm thiết bị tại khu vực đang vận hành. Tuy vậy, không khẳng định việc lắp đặt luôn giữ nguyên vẹn hoàn toàn lớp phủ trong mọi trường hợp. Hiệu quả che kín phụ thuộc vào độ phẳng bề mặt sơn và thao tác lắp đúng quy trình.

6. Phân biệt X-BT với đinh rút, đinh hàn và vít tự khoan

6.1. Sự khác biệt về cấu tạo và nguyên lý làm việc

Nhiều người nhầm lẫn đinh tán X-BT với đinh rút inox thông thường do thói quen gọi tên. Thực tế, đinh rút inox dùng lõi kéo làm phình ống rỗng để kẹp hai tấm mỏng xuyên lỗ. Đinh hàn inox lại dùng dòng điện làm nóng chảy chân đinh để gắn vào mặt thép đã mài sạch. Trong khi đó, bu lông nở là phụ kiện dùng áo nở để neo vào nền bê tông hoặc đá.

Đối với vít tự khoan, mũi vít sẽ khoan xuyên thủng qua tấm thép mỏng và tạo ren bằng lực xoắn. Ngược lại, chốt ren X-BT được bắn thẳng vào lỗ khoan mồi không xuyên thủng trên thép dày. Mỗi loại vật tư phục vụ một bài toán kết cấu khác nhau và không thể tự ý thay thế nhau.

6.2. Bảng đối chiếu các phương pháp liên kết cơ khí

Bảng dưới đây giúp phân biệt rõ hệ thống chốt ren X-BT với các phụ kiện liên kết khác:

Loại phụ kiện	Đặc điểm nhận diện	Nguyên lý tạo liên kết
Chốt ren X-BT	Thân có ren ngoài, kèm vòng đệm.	Khoan mồi không thủng nền thép, bắn đinh bằng máy chuyên dụng.
Đinh rút inox	Ống trụ rỗng có lõi rút xuyên tâm.	Khoan xuyên lỗ, rút đứt lõi tạo gờ kẹp ở mặt sau tấm mỏng.
Đinh hàn inox	Chốt kim loại có gai mồi hoặc đế hàn.	Mài sạch sơn, dùng dòng điện hàn nóng chảy chân đinh vào nền.
Bu lông nở inox	Thân ren kèm áo nở và đai ốc.	Khoan lỗ trên bê tông, siết ốc kéo côn làm bung áo nở bám vách.
Vít tự khoan	Đầu vít có mũi khoan đuôi cá.	Vặn xoay cho mũi vít tự khoan xuyên thủng qua xà gồ thép mỏng.

7. Ứng dụng thực tế và cách lựa chọn hệ thống X-BT

7.1. Ứng dụng trong cơ điện, đường ống và sàn công nghiệp

Trong thi công cơ điện công nghiệp, chốt ren X-BT dùng để lắp đặt hệ thống giá đỡ máng cáp. Các thanh chống đa năng và khay cáp điện được bắt cố định lên dầm thép mà không cần hàn. Trong hạng mục đường ống, sản phẩm hỗ trợ gắn các cùm kẹp ống dẫn nhỏ và hộp thiết bị đo. Giải pháp này thường thấy trên các giàn khoan ngoài khơi, nhà máy lọc dầu và tàu biển.

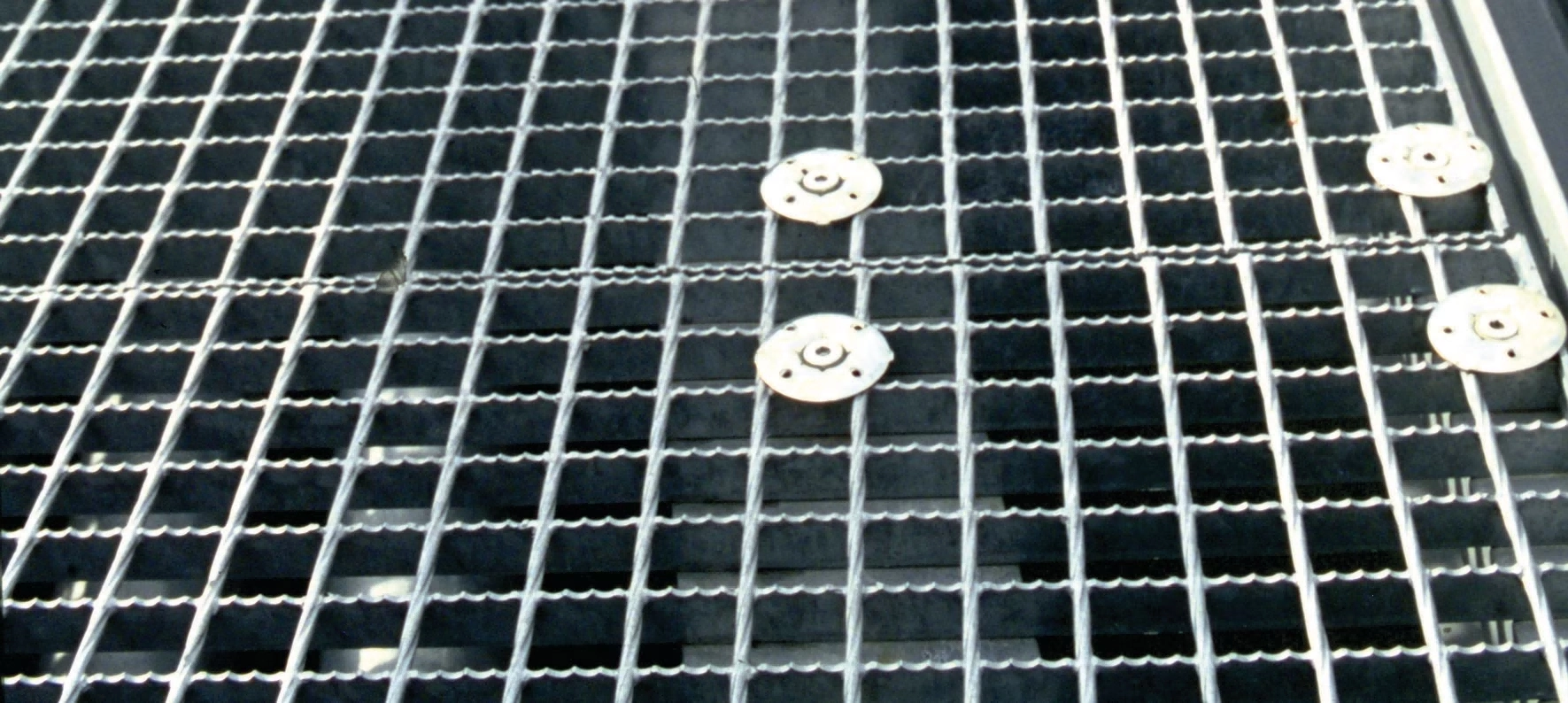

Với dòng X-BT-GR, phụ kiện được dùng để cố định các tấm sàn grating và bậc cầu thang thép. Với dòng X-BT-ER, sản phẩm đảm nhận việc tạo điểm đấu nối dây tiếp địa an toàn điện trên khung thép. Ở mọi hạng mục, việc sử dụng phải nằm trong giới hạn tải trọng thiết kế của bản vẽ.

7.2. Cách lựa chọn mã sản phẩm, dụng cụ và phụ kiện

Để lựa chọn đúng mã đinh X-BT, bước đầu tiên là xác định mục đích liên kết cụ thể. Nếu bắt bản mã giá đỡ thì chọn dòng MR, giữ sàn grating chọn dòng GR, nối đất chọn dòng ER. Tiếp theo, kỹ sư cần kiểm tra cấp độ bền của thép nền và đo chiều dày tấm thép. Chiều dày vật liệu nền phải đạt mức tối thiểu theo quy định của biến thể đinh dự kiến dùng.

Sau khi chọn được mã đinh, người dùng phải chọn đúng mũi khoan bậc và máy bắn tương thích. Không sử dụng mũi khoan sắt thông thường hoặc súng bắn đinh khác hệ để thi công X-BT. Toàn bộ phụ kiện đi kèm như đĩa giữ sàn hay đầu cốt điện cũng phải đồng bộ theo tài liệu hãng.

**Ứng Dụng Đinh Tán X-BT (Chốt Ren X-BT)**

8. Quy trình lắp đặt, lỗi thường gặp và lưu ý đặt mua

8.1. Quy trình lắp đặt theo hướng dẫn chính hãng

Quá trình thi công chốt ren X-BT tại công trường phải tuân thủ nghiêm ngặt tài liệu của nhà sản xuất:

Kiểm tra vật liệu nền thép và đo chiều dày nền đảm bảo phù hợp với tài liệu của hệ thống.
Chuẩn bị đúng mã chốt ren, máy khoan, mũi khoan bậc chuyên dụng và dụng cụ bắn tương thích.
Khoan lỗ mồi vuông góc với bề mặt thép cho đến khi vai mũi khoan bậc chạm vào mặt nền.
Làm sạch phoi khoan và bụi bẩn tại vị trí lỗ khoan nếu quy trình kỹ thuật của hãng yêu cầu.
Lắp chốt ren vào đầu giữ của dụng cụ chuyên dụng và bắn đinh thẳng góc vào lỗ đã khoan.
Kiểm tra vị trí đứng của chốt, độ ép của vòng đệm làm kín và lắp phụ kiện theo lực siết quy định.

Với liên kết chịu lực hoặc nối đất quan trọng, phải thực hiện kiểm tra nghiệm thu theo đúng thiết kế.

8.2. Những lỗi thường gặp và thông tin cần có khi đặt mua

Lỗi nghiêm trọng nhất khi thi công là dùng mũi khoan thường thay cho mũi khoan bậc chính hãng. Kích thước lỗ mồi sai lệch sẽ làm đinh không bám chắc vào thép hoặc bị gãy khi bắn. Một lỗi khác là cầm máy khoan và súng bắn bị nghiêng góc khiến thân đinh không vuông góc mặt thép. Ngoài ra, việc bắn đinh lên tấm thép quá mỏng sẽ làm mũi đinh xuyên thủng qua mặt sơn phía sau.

Khi liên hệ đặt mua hoặc cần tư vấn vật tư, khách hàng cần cung cấp rõ mã sản phẩm yêu cầu. Hãy nêu rõ ứng dụng thực tế là bắt giá đỡ, kẹp sàn grating hay đấu nối tiếp địa điện. Cần cung cấp thêm bản vẽ liên kết, chiều dày tấm thép nền và điều kiện môi trường làm việc. Thông tin đầu vào đầy đủ giúp đơn vị cung ứng đối chiếu tài liệu và hỗ trợ chính xác.

Chú ý khi lựa chọn và sử dụng đinh tán X-BT

Nguyên tắc nhận diện và kiểm soát kỹ thuật

Nhận diện đúng X-BT là dòng chốt ren liên kết chuyên dụng của Hilti, không phải đinh tán rút.
Phân biệt rõ chốt ren X-BT với đinh rút inox, đinh hàn, bu lông nở và vít tự khoan.
Phân biệt đúng chức năng của từng dòng gồm X-BT-MR đa dụng, X-BT-GR kẹp sàn và X-BT-ER nối điện.
Không gộp chung bảng thông số của các dòng và không tự suy diễn kích thước mũi khoan mồi.
Khả năng chống ăn mòn được hãng công bố tương đương A4/316, nhưng không mặc định hợp mọi hóa chất.
Không tự ý gán tiêu chuẩn DIN, ISO hoặc chứng nhận đăng kiểm khi chưa đối chiếu đúng mã hàng.
Bắt buộc sử dụng đồng bộ mũi khoan bậc và dụng cụ lắp đặt chuyên dụng theo hướng dẫn chính hãng.
Không khẳng định quá trình lắp đặt luôn giữ nguyên vẹn hoàn toàn lớp sơn phủ trong mọi tình huống.
Đối chiếu trực tiếp mã sản phẩm, bản vẽ thiết kế và catalogue chính hãng trước khi thi công.
