Bu Lông Inox Ren Suốt DIN 933: Cấu Tạo, Thông Số & Cách Chọn

1. Tổng quan về bu lông inox ren suốt DIN 933

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Bu lông inox ren suốt DIN 933 là chi tiết lắp xiết rất thông dụng. Sản phẩm có đầu lục giác sáu cạnh và phần thân tiện ren kín. Ngành cơ khí còn gọi đây là bu lông lục giác ngoài inox. Nhiều thợ máy gọi là vít đầu lục giác hoặc bu lông ren toàn thân.

Tên tiếng Anh của sản phẩm là Fully threaded hexagon head screw. Tài liệu thương mại thường ghi là DIN 933 stainless steel hex bolt. Tùy theo vật liệu, sản phẩm có thể là inox 201, 304 hoặc 316. Người mua chỉ xác nhận mác inox khi có chứng chỉ vật liệu đi kèm.

1.2. Vai trò của ren toàn thân trong mối ghép cơ khí

Trong kết cấu máy, bu lông ren suốt giúp kẹp chặt các chi tiết. Ren tiện kín thân giúp đai ốc vặn vào sát mặt dưới đầu giác. Đặc tính này rất linh hoạt khi ghép các bản mã mỏng dày khác nhau. Người lắp không lo đai ốc bị kịch ren khi chưa ép sát phôi.

Sản phẩm dùng tốt cho cả lỗ khoan thông suốt và lỗ taro ren. Thợ cơ khí dễ dàng điều chỉnh vị trí đai ốc dọc theo thân ren. Khả năng chịu lực phụ thuộc vào vật liệu, kích thước và chất lượng ren. Kiểm soát đúng quy cách giúp mối ghép làm việc ổn định và an toàn.

2. Đặc điểm nhận biết và cấu tạo sản phẩm

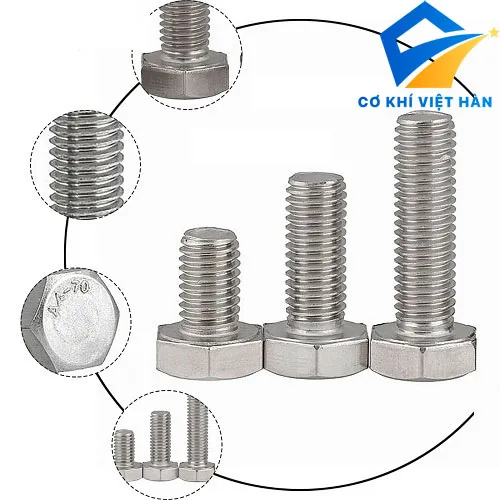

2.1. Cấu tạo đầu lục giác ngoài và thân ren suốt

Cấu tạo bu lông inox DIN 933 gồm hai phần gắn liền khối. Phía trên là đầu lục giác đều sáu cạnh dùng để vặn cờ lê. Mặt đỉnh đầu giác thường dập nổi mác thép và ký hiệu nhà máy. Mặt dưới đầu giác được làm phẳng để tỳ sát lên bề mặt ghép.

Nối liền dưới đầu giác là thân trụ tròn cán ren toàn bộ chiều dài. Ren ngoài gia công theo hệ mét với bước ren thô hoặc bước ren mịn. Chiều dài danh nghĩa đo từ mặt dưới đầu giác đến mũi bu lông. Đỉnh ren được cán mịn, đều đặn và không có ba via sắc nhọn.

2.2. Nguyên lý hoạt động của mối ghép ren lục giác

Mối ghép hoạt động bằng cách biến chuyển động xoay thành lực ép dọc trục. Khi vặn đầu bu lông hoặc đai ốc, các vòng ren sẽ trượt lên nhau. Chuyển động này kéo căng thân bu lông và kẹp chặt các tấm phôi. Lực ma sát trên sườn ren giúp giữ cố định vị trí của đai ốc.

Đầu lục giác cho phép dùng cờ lê hoặc đầu khẩu để tạo lực siết. Khi siết đúng mức, độ giãn đàn hồi của thân giúp duy trì lực kẹp. Tuy nhiên, siết quá lực sẽ làm giãn hỏng ren hoặc đứt thân bu lông. Thợ lắp máy cần kiểm soát lực vặn đúng theo hướng dẫn kỹ thuật.

>>>Tham khảo thêm các sản phảm inox:

3. Phân biệt tiêu chuẩn DIN 933, ISO 4017 và DIN 931

3.1. So sánh tiêu chuẩn DIN 933 và tiêu chuẩn thay thế ISO 4017

Tiêu chuẩn DIN 933 là quy chuẩn kỹ thuật lâu đời có nguồn gốc từ Đức. Hiện nay, tiêu chuẩn quốc tế ISO 4017 đã được ban hành để thay thế. Tuy nhiên, hai tiêu chuẩn này không giống nhau hoàn toàn ở mọi kích thước. Điểm khác biệt rõ nhất nằm ở chiều rộng đầu lục giác của một số cỡ.

Các cỡ ren M10, M12, M14 và M22 có sự thay đổi kích thước giác s. Cụ thể, cỡ M10 theo DIN 933 có đầu giác rộng 17 mm. Trong khi đó, cỡ M10 theo chuẩn ISO 4017 có đầu giác rộng 16 mm. Cỡ M12 theo DIN 933 dùng khóa 19 mm, còn ISO 4017 dùng khóa 18 mm.

3.2. Phân biệt bu lông ren suốt DIN 933 và ren lửng DIN 931

Sự khác nhau giữa DIN 933 và DIN 931 nằm ở chiều dài phần ren. Bu lông DIN 933 được tiện ren phủ kín từ mũi đến sát đầu giác. Ngược lại, bu lông DIN 931 có một đoạn thân trụ trơn không tiện ren. Đoạn thân trơn này giúp tăng khả năng chịu lực cắt ngang cho mối ghép.

Không khẳng định ren suốt luôn chịu tải tốt hơn ren lửng trong mọi trường hợp. Với liên kết chịu lực cắt lớn, bu lông ren lửng DIN 931 phù hợp hơn. Bu lông ren suốt DIN 933 lại tiện lợi hơn khi kẹp các bản mã mỏng. Bảng dưới đây giúp so sánh nhanh ba tiêu chuẩn bu lông lục giác này:

Tiêu chuẩn	Đặc điểm phần thân ren	Kích thước đầu giác (s)	Ứng dụng lắp ghép chính
DIN 933	Ren suốt toàn bộ thân.	Theo quy chuẩn hệ DIN cũ.	Kẹp bản mã mỏng, lỗ taro.
ISO 4017	Ren suốt toàn bộ thân.	Đổi cỡ giác ở M10, M12, M14, M22.	Tiêu chuẩn thay thế DIN 933.
DIN 931	Ren lửng, có đoạn thân trơn.	Theo quy chuẩn hệ DIN cũ.	Liên kết chịu lực cắt ngang.

4. Thông số kỹ thuật bu lông inox ren suốt DIN 933

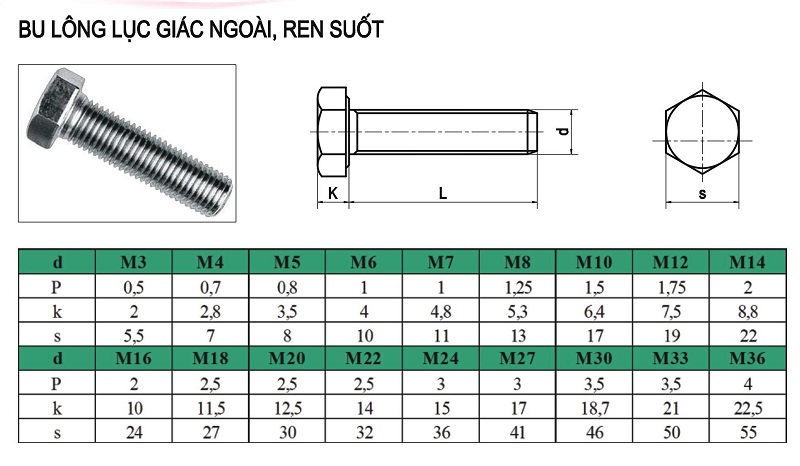

4.1. Bảng thông số định danh và kích thước hình học

Bảng dưới đây tổng hợp các thông số hình học cần kiểm tra của sản phẩm:

Thông số	Mô tả
Tên sản phẩm	Bu lông inox ren suốt DIN 933 / Vít đầu lục giác ren suốt.
Tiêu chuẩn áp dụng	DIN 933 (tham chiếu tiêu chuẩn thay thế tương đương ISO 4017).
Kiểu đầu bu lông	Đầu lục giác ngoài sáu cạnh đều, mặt dưới phẳng.
Đặc điểm phần thân	Thân trụ tròn tiện ren suốt từ mũi đến sát cổ đầu giác.
Đường kính ren (d)	Đường kính ren hệ mét như M4, M5, M6, M8, M10, M12 đến M36.
Bước ren (P)	Bước ren thô tiêu chuẩn hoặc bước ren mịn theo đơn hàng.
Chiều dài danh nghĩa (L)	Đo từ mặt phẳng dưới đầu lục giác đến điểm cuối mũi ren.
Chiều rộng đầu giác (s)	Khoảng cách giữa hai mặt phẳng song song của đầu lục giác.
Chiều cao đầu giác (k)	Độ dày của phần đầu lục giác đo dọc theo trục bu lông.

4.2. Bảng thông số vật liệu, cơ tính và chứng từ

Bảng dưới đây trình bày các thông số về vật liệu và yêu cầu kỹ thuật:

Thông số	Mô tả
Vật liệu inox	Inox 201, inox 304 hoặc inox 316 (cần đối chiếu chứng chỉ).
Cấp cơ tính	Cần đối chiếu sản phẩm thực tế hoặc catalogue nhà sản xuất.
Dung sai ren	Cần đối chiếu sản phẩm thực tế hoặc catalogue (thường là 6g).
Bề mặt hoàn thiện	Bề mặt inox sáng tự nhiên, xử lý sạch dầu mỡ và ba via.
Phụ kiện đi kèm	Đai ốc DIN 934, long đen phẳng DIN 125, đệm vênh DIN 127.
Phương pháp lắp đặt	Siết bằng cờ lê hoặc đầu khẩu đúng kích thước giác s.
Ứng dụng chính	Lắp đặt máy móc, cơ điện, kết cấu khung và bồn bể.
Tài liệu kỹ thuật	Cần đối chiếu sản phẩm thực tế hoặc catalogue khi nghiệm thu.

4.3. Cách đọc ký hiệu kích thước trên bản vẽ và đơn hàng

Quy cách bu lông thường được ghi ngắn gọn bằng đường kính nhân chiều dài. Ví dụ, quy cách M10x50 nghĩa là đường kính ren 10 mm, dài 50 mm. Chữ M chỉ ren hệ mét, số 10 là đường kính d, 50 là chiều dài L. Lưu ý chiều dài 50 mm này không bao gồm độ dày của đầu lục giác.

Người mua không mặc định mọi chiều dài đều có sẵn trong kho hàng. Chiều dài phần ren của DIN 933 phủ gần hết thân, trừ đoạn vát chân cổ. Kích thước giác s giúp người thợ chọn đúng cỡ cờ lê khi lắp đặt. Mọi thông số tải trọng cần tra cứu trực tiếp từ tài liệu của nhà máy.

5. Các lựa chọn vật liệu inox và bề mặt hoàn thiện

5.1. Đặc tính của mác thép không gỉ inox 201 và inox 304

Bu lông DIN 933 inox 201 phù hợp cho các vị trí lắp đặt trong nhà khô ráo. Vật liệu inox 201 có độ cứng khá cao và mức giá thành rất kinh tế. Tuy nhiên, khả năng chống gỉ của inox 201 kém khi tiếp xúc với nước mưa. Sản phẩm thường dùng cho bàn ghế, giá kệ kho và thiết bị dân dụng khô.

Bu lông DIN 933 inox 304 là dòng vật tư phổ biến trong công nghiệp. Thép không gỉ 304 có khả năng kháng oxy hóa tốt ở môi trường tự nhiên. Chi tiết chịu được độ ẩm cao và làm việc ổn định ở khu vực ngoài trời. Sản phẩm đáp ứng tốt yêu cầu vệ sinh trong nhà máy thực phẩm và đồ uống.

5.2. Đặc tính của inox 316 và giới hạn chống ăn mòn

Ở môi trường ven biển hoặc gần hóa chất, bu lông inox 316 được ưu tiên. Hợp kim inox 316 có thêm nguyên tố molypden giúp hạn chế ăn mòn rỗ. Sản phẩm dùng nhiều trong đóng tàu, cảng biển và trạm xử lý nước thải. Tuy nhiên, người mua cần kiểm tra chứng chỉ để xác nhận đúng mác inox 316.

Không khẳng định inox 304 hay 316 chống gỉ tuyệt đối trong mọi hóa chất. Trong axit đậm đặc hoặc môi trường nhiệt độ cao, inox vẫn có thể bị ăn mòn. Mác vật liệu inox cũng không tự động quyết định cấp bền cơ học của bu lông. Không tự gán cấp bền A2-70 hay A4-80 khi chưa có tài liệu thử nghiệm.

6. Ứng dụng thực tế của bu lông inox ren suốt DIN 933

6.1. Ứng dụng trong lắp đặt cơ điện, khung giàn và xây dựng

Bu lông inox ren suốt DIN 933 được dùng nhiều trong hệ thống cơ điện M&E. Thợ thi công dùng bu lông để ghép nối thang máng cáp và giá đỡ ống. Trong ngành năng lượng, sản phẩm dùng kẹp giữ khung pin mặt trời áp mái. Khả năng chống gỉ giúp liên kết chịu được nắng mưa trong thời gian dài.

Tại các công trình kiến trúc, chi tiết dùng bắt bản mã lan can và mái kính. Bề mặt inox sáng sạch giúp công trình không bị ố vàng do nước gỉ sắt. Trong ngành xử lý nước, sản phẩm dùng lắp ghép các bồn lọc và đường ống. Ren toàn thân giúp siết chặt các mặt bích mỏng một cách nhanh chóng.

6.2. Ứng dụng trong chế tạo máy móc và lắp ráp thiết bị

Trong xưởng chế tạo máy, bu lông DIN 933 dùng lắp vỏ máy và khung băng tải. Ren suốt cho phép vặn trực tiếp bu lông vào lỗ ren trên thân động cơ. Người thợ dễ dàng căn chỉnh độ sâu ăn khớp ren tùy theo độ dày nắp che. Thiết kế đầu lục giác ngoài giúp việc tháo lắp bảo trì rất thuận tiện.

Sản phẩm còn dùng trong dây chuyền máy chế biến nông sản và thủy sản. Việc vệ sinh xịt rửa máy móc hàng ngày đòi hỏi vật tư không bị hoen gỉ. Tuy nhiên, không dùng chung một loại bu lông cho mọi vị trí chịu tải. Với các vị trí chịu rung động mạnh, kỹ sư cần tính toán biện pháp khóa ren.

7. Hướng dẫn lựa chọn kích thước và phụ kiện đi kèm

7.1. Cách chọn đường kính ren, chiều dài và bước ren

Để chọn đúng bu lông inox DIN 933, người mua cần thực hiện các bước sau:

Đo đường kính lỗ lắp trên bản mã để chọn đường kính ren d phù hợp.
Kiểm tra bước ren của lỗ taro máy để chọn bước ren thô hoặc mịn tương ứng.
Cộng tổng chiều dày các tấm ghép, vòng đệm và chiều cao của đai ốc.
Chọn chiều dài bu lông L sao cho đuôi ren nhô ra khỏi đai ốc 2 đến 3 bước.
Đối chiếu môi trường làm việc thực tế để chọn inox 201, 304 hay 316.

Chọn đúng chiều dài giúp mối ghép đủ ren chịu lực và không bị dư thừa.

7.2. Cách lựa chọn đai ốc và vòng đệm đồng bộ

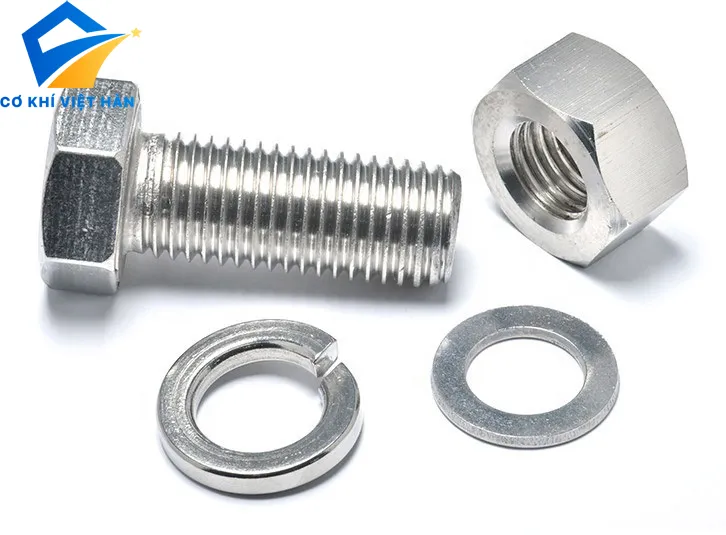

Bu lông DIN 933 khi lắp qua lỗ thông suốt cần kết hợp với đai ốc và vòng đệm. Phụ kiện đi kèm phổ biến là đai ốc lục giác tiêu chuẩn DIN 934. Vòng đệm phẳng DIN 125 giúp phân bố đều lực ép và bảo vệ bề mặt bản mã. Vòng đệm vênh DIN 127 thường được thêm vào để tăng ma sát chống nới lỏng.

Nguyên tắc quan trọng là chọn phụ kiện có cùng mác vật liệu với bu lông. Bu lông inox 304 nên lắp đồng bộ với đai ốc và vòng đệm bằng inox 304. Không nên lắp bu lông inox với đai ốc thép carbon mạ kẽm ở nơi ẩm ướt. Sự tiếp xúc giữa hai kim loại khác nhau dễ gây ra ăn mòn điện hóa.

8. Hướng dẫn lắp đặt và phòng tránh lỗi cháy ren

8.1. Quy trình lắp đặt và kiểm tra mối ghép

Quá trình lắp đặt bu lông inox ren suốt cần thực hiện theo đúng trình tự:

Làm sạch bụi bẩn, phoi kim loại và cát bám trên ren bu lông và đai ốc.
Kiểm tra hai lỗ khoan trên bản mã đã đồng tâm và không bị lệch vẹo.
Đưa bu lông qua lỗ, lắp vòng đệm phẳng, đệm vênh rồi vặn mồi đai ốc bằng tay.
Vặn tay cho đến khi đai ốc tiến sát vào bề mặt vòng đệm một cách trơn tru.
Dùng cờ lê đúng kích thước giác s để siết chặt đai ốc với tốc độ đều.

Sau khi siết xong, kiểm tra đầu bu lông và đai ốc đã ép phẳng sát mặt phôi.

8.2. Hiện tượng cháy dính ren inox và cách khắc phục

Lỗi thường gặp nhất khi lắp bu lông inox là hiện tượng cháy ren hay kẹt ren. Thép không gỉ có độ dẻo cao và tản nhiệt chậm hơn so với thép carbon. Khi siết quá nhanh, ma sát lớn làm nóng chảy lớp màng bảo vệ trên đỉnh ren. Hai bề mặt ren sẽ dính chặt vào nhau khiến đai ốc không thể vặn tiếp.

Để tránh lỗi này, thợ lắp máy không nên dùng súng bắn ốc tốc độ cao. Hãy ưu tiên siết bằng cờ lê tay hoặc cờ lê lực với tốc độ xoay chậm rãi. Trước khi lắp, nên bôi một lớp mỡ bôi trơn hoặc chất chống kẹt ren lên thân. Tuyệt đối không cố vặn ép khi thấy đai ốc có dấu hiệu nặng tay bất thường.

9. Cách bảo quản và câu hỏi thường gặp

9.1. Hướng dẫn bảo quản và kiểm tra tình trạng ren

Bu lông inox chưa sử dụng cần được cất giữ trong kho khô ráo và sạch sẽ. Nên để sản phẩm trong hộp nhựa hoặc túi kín để tránh bụi cát bám vào ren. Không để bu lông inox lẫn lộn với bu lông thép đen hoặc mạt sắt cưa máy. Bụi sắt bám lên bề mặt inox trong môi trường ẩm sẽ gây ra vết gỉ ố.

Phân loại rõ ràng từng kích thước và từng mác inox trên kệ chứa hàng. Dán nhãn ghi rõ tiêu chuẩn DIN 933 hay ISO 4017 để tránh lấy nhầm cỡ giác. Trước khi xuất kho lắp đặt, cần kiểm tra ngẫu nhiên bằng cách vặn thử đai ốc. Loại bỏ ngay các con bu lông bị móp méo đỉnh ren do va đập khi vận chuyển.

9.2. Các câu hỏi thường gặp về bu lông inox DIN 933

Bu lông DIN 933 có vặn sát đến tận đầu lục giác được không? Đai ốc có thể vặn gần sát mặt dưới của đầu lục giác theo tiêu chuẩn. Tuy nhiên, sát cổ đầu giác luôn có một đoạn vát chân ren rất ngắn khoảng 1 đến 2 bước. Nếu lỗ bản mã quá khít, cần vát mép miệng lỗ để đầu bu lông áp sát phẳng.

Có thể dùng nam châm để phân biệt bu lông inox 304 và 201 không? Không nên chỉ dùng nam châm để kết luận mác vật liệu của bu lông inox. Quá trình dập đầu và cán ren nguội làm phát sinh từ tính nhẹ trên cả inox 304. Để kiểm tra chính xác, cần dùng thuốc thử chuyên dụng hoặc máy đo quang phổ.

Chú ý khi lựa chọn và sử dụng bu lông inox ren suốt DIN 933

Nguyên tắc kiểm tra thông số, vật liệu và lắp đặt

Nhận diện đúng bu lông DIN 933 có đầu lục giác ngoài và thân tiện ren suốt.
Đối chiếu rõ chuẩn DIN 933 hay ISO 4017 đối với các cỡ M10, M12, M14, M22.
Phân biệt rõ bu lông ren suốt DIN 933 với bu lông ren lửng có thân trơn DIN 931.
Kiểm tra chính xác đường kính ren, bước ren và chiều dài thân dưới đầu giác.
Xác nhận mác inox 201, 304 hoặc 316 bằng tài liệu hoặc chứng chỉ của lô hàng.
Không dùng súng bắn ốc tốc độ cao gây sinh nhiệt làm cháy kẹt ren inox.
Nên bôi trơn ren và lắp đồng bộ đai ốc, vòng đệm có cùng mác vật liệu inox.
Không tự suy diễn tải trọng chịu lực hay cấp bền khi chưa có catalogue chuẩn.
Khi thay thế bu lông cũ trên máy, phải đo lại kích thước thực tế trước khi đặt mua.
