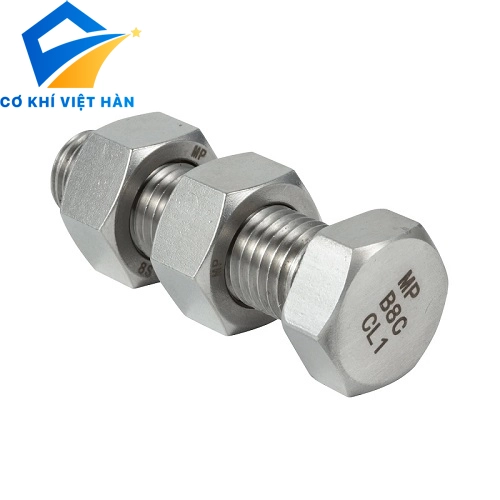

Bu Lông Tiêu Chuẩn ASTM A193: Cấp B7, B8, B8M & Cách Chọn

1. Tổng quan về bu lông tiêu chuẩn ASTM A193

1.1. Phạm vi áp dụng của tiêu chuẩn ASTM A193/A193M

ASTM A193/A193M là bộ tiêu chuẩn quốc tế do tổ chức ASTM ban hành. Tiêu chuẩn này quy định cho các chi tiết liên kết ren như bu lông, gu zông và thanh ren. Phiên bản hiện hành cần đối chiếu là ASTM A193/A193M-26. Phạm vi tiêu chuẩn tập trung vào nhóm vật liệu làm việc trong điều kiện áp suất cao hoặc nhiệt độ cao.

Nhiều kỹ sư quen gọi dòng sản phẩm này là bu lông chịu nhiệt chịu áp hoặc ASTM A193 bolting. Tiêu chuẩn áp dụng cho cả hệ đơn vị inch lẫn hệ đơn vị mét. Không coi ASTM A193 là một loại bu lông có hình dạng duy nhất. Mác tiêu chuẩn này quy định về vật liệu và yêu cầu kỹ thuật cơ tính.

1.2. Nhận diện các chi tiết liên kết ren trong tiêu chuẩn

Trong hệ thống đường ống công nghiệp, các chi tiết liên kết ren giữ vai trò then chốt. Sản phẩm theo tiêu chuẩn ASTM A193 có thể là bu lông đầu lục giác, vít cấy hoặc thanh ren suốt. Khác với bu lông dân dụng, các sản phẩm này đòi hỏi khả năng duy trì lực kẹp tốt.

Chúng phải chịu được sự thay đổi nhiệt độ mà không bị biến dạng dão ren. Không mặc định mọi bu lông ASTM A193 đều là inox hoặc dùng chung cho mọi môi trường. Việc áp dụng đúng cấp vật liệu quyết định trực tiếp tới độ an toàn của toàn bộ hệ thống áp lực.

2. Phân loại các cấp vật liệu thường gặp trong ASTM A193

2.1. Nhóm thép hợp kim cấp B7 và cấp B16

Cấp B7 là mác thép hợp kim crom-molypden được sử dụng rất phổ biến trong công nghiệp. Vật liệu này trải qua quá trình tôi và ram để đạt độ bền cơ học cao. Bu lông ASTM A193 B7 thường được sử dụng cho các mặt bích đường ống dẫn dầu khí và hơi nóng. Chi tiết có khả năng duy trì giới hạn chảy tốt trong dải nhiệt độ vận hành quy định.

Cấp B16 là mác thép hợp kim crom-molypden-vanadi được thiết kế cho điều kiện khắc nghiệt hơn. Sự bổ sung nguyên tố vanadi giúp nâng cao khả năng chống dão ở vùng nhiệt độ cao hơn so với B7. Cần đối chiếu kỹ điều kiện làm việc thực tế trước khi chỉ định sử dụng cấp B16.

2.2. Nhóm thép không gỉ austenit cấp B8 và cấp B8M

Cấp B8 là nhóm vật liệu thép không gỉ austenit tương đương với nền thép AISI 304. Bu lông ASTM A193 B8 có khả năng chống ăn mòn tốt trong nhiều môi trường khí quyển và hóa chất. Cấp B8 được chia thành nhiều lớp xử lý nhiệt khác nhau như Class 1 hoặc Class 2. Trạng thái tôi dung dịch hoặc kéo nguội sẽ tạo ra mức cơ tính hoàn toàn khác nhau.

Cấp B8M là nhóm thép không gỉ austenit có bổ sung molypden, tương đương nền thép AISI 316. Sự hiện diện của molypden giúp bu lông ASTM A193 B8M tăng cường khả năng chống ăn mòn lỗ rỗ. Không mặc định B8 và B8M có cùng cơ tính hay có thể thay thế tùy tiện cho nhau.

>>>Tham khảo thêm các sản phảm inox:

3. Phân biệt tiêu chuẩn vật liệu, hình dạng và đai ốc đi kèm

3.1. Phân biệt ASTM A193 với ASTM A194 và ASTM A962

Cần phân biệt rõ tiêu chuẩn bu lông ASTM A193 với tiêu chuẩn đai ốc ASTM A194/A194M. Tiêu chuẩn ASTM A194 quy định riêng cho các loại đai ốc chịu nhiệt độ cao và áp suất cao. Ví dụ, bu lông cấp B7 thường đi kèm đai ốc cấp 2H, còn B8 đi kèm đai ốc 8. Sự kết hợp đồng bộ này đảm bảo liên kết ren không bị trờn tuột khi siết căng.

Bên cạnh đó, tiêu chuẩn ASTM A962/A962M quy định các yêu cầu chung cho nhóm vật liệu bu lông này. Văn bản bao gồm các quy định về phương pháp thử nghiệm cơ tính, đánh dấu mã và dung sai. Việc nắm vững ba tiêu chuẩn giúp kỹ sư kiểm soát hồ sơ nghiệm thu chính xác.

3.2. Mối quan hệ giữa tiêu chuẩn vật liệu và tiêu chuẩn kích thước

Tiêu chuẩn ASTM A193 chỉ xác định tính chất cơ lý và thành phần hóa học của kim loại. Tiêu chuẩn này không tự quy định kích thước đầu giác hay chiều dài bu lông. Hình dạng hình học của bu lông lục giác thường được chế tạo theo chuẩn ASME B18.2.1 hoặc ASME B18.2.3.1M.

Tại một số dự án, phôi vật liệu ASTM A193 có thể được gia công theo kích thước DIN 933 hoặc ISO 4014. Tuy nhiên, tiêu chuẩn kích thước DIN hay ISO không tự chứng minh sản phẩm đạt chuẩn ASTM A193. Kỹ sư phải kiểm tra độc lập giữa chứng chỉ mác thép và bản vẽ đo đạc hình học.

4. Thông số kỹ thuật của bu lông tiêu chuẩn ASTM A193

4.1. Bảng tóm tắt thông số kỹ thuật cơ bản

Bảng dưới đây tổng hợp ngắn gọn các trường thông số kỹ thuật cần kiểm tra của sản phẩm:

Hạng mục kỹ thuật	Quy cách và dữ liệu đối chiếu
Tên sản phẩm	Bu lông tiêu chuẩn ASTM A193 / Gu zông chịu nhiệt chịu áp.
Tiêu chuẩn áp dụng	ASTM A193/A193M-26 (phiên bản hiện hành của tiêu chuẩn).
Cấp vật liệu	B7, B16 (thép hợp kim) hoặc B8, B8M (thép không gỉ austenit).
Kiểu chi tiết	Bu lông đầu lục giác, gu zông hai đầu ren hoặc thanh ren suốt.
Hệ ren và bước ren	Hệ ren inch (UNC, 8UN) hoặc hệ mét (bước thô, bước mịn).
Kích thước danh nghĩa	Đường kính ren (d) và chiều dài danh nghĩa (L) theo thiết kế.
Xử lý nhiệt và lớp	Tôi và ram (B7, B16); tôi dung dịch hoặc kéo nguội (B8, B8M).
Cơ tính và chứng chỉ	Cần đối chiếu mã cấp vật liệu, bản vẽ và chứng chỉ của đúng sản phẩm.

4.2. Lưu ý về hệ ren và chuyển đổi kích thước

Bu lông theo tiêu chuẩn ASTM thường sử dụng hệ ren inch theo tiêu chuẩn ASME B1.1. Với đường kính từ 1 inch trở xuống, bước ren thường dùng là ren thô UNC. Với đường kính trên 1 inch, hệ ren 8UN với 8 đỉnh ren trên một inch được áp dụng phổ biến.

Không tự chuyển đổi kích thước inch sang hệ mét rồi khẳng định chúng tương đương hoàn toàn. Bước ren và góc prôfin ren hệ mét có sự khác biệt so với ren hệ inch. Việc cố tình vặn ghép giữa hai hệ ren khác nhau sẽ làm hỏng toàn bộ mối ren. Mọi thông số kích thước phải tuân thủ đúng danh mục vật tư của dự án.

5. Đặc tính cơ tính và yêu cầu xử lý nhiệt

5.1. Cơ tính của thép hợp kim tôi ram và inox austenit

Cơ tính của bu lông ASTM A193 phụ thuộc chặt chẽ vào quá trình xử lý nhiệt. Thép hợp kim B7 đạt giới hạn bền kéo và giới hạn chảy cao nhờ quá trình tôi và ram dầu. Trong khi đó, nhóm thép không gỉ B8 và B8M ở trạng thái tôi dung dịch có độ dẻo dai lớn. Nếu trải qua quá trình gia công biến cứng nguội, cơ tính của B8 Class 2 sẽ tăng lên đáng kể.

Không áp dụng cơ tính của phôi tấm hoặc thanh kim loại trực tiếp cho bu lông thành phẩm. Sau khi tiện ren và tạo đầu giác, cơ tính thực tế của chi tiết có thể thay đổi. Chỉ công bố giới hạn bền và độ cứng khi có chứng chỉ thử nghiệm của đúng lô hàng sản xuất.

5.2. Các giới hạn kỹ thuật và cảnh báo quy đổi mác thép

Người mua không tự đồng nhất bu lông ASTM A193 B8 với các mác inox 304 thông thường. Tương tự, không tự quy đổi B8M sang bu lông inox 316 dân dụng trên thị trường. Tiêu chuẩn ASTM A193 đưa ra các yêu cầu khắt khe hơn về quy trình nhiệt luyện và kiểm soát tạp chất.

Không tự gán các cấp độ bền hệ mét như A2-70, A4-70, 8.8 hay 10.9 cho bu lông ASTM. Đây là các hệ thống tiêu chuẩn độc lập với phương pháp thử và tiêu chí nghiệm thu riêng biệt. Đồng thời, không khẳng định inox B8M chống gỉ tuyệt đối trong mọi môi trường axit đậm đặc.

6. Ứng dụng thực tế của bu lông ASTM A193

6.1. Ứng dụng trong mặt bích đường ống và bồn bể áp lực

Ứng dụng phổ biến nhất của bu lông ASTM A193 là liên kết các mặt bích đường ống. Tại các nhà máy lọc dầu, nhà máy hóa chất và nhiệt điện, áp lực dòng chảy rất lớn. Gu zông thanh ren kết hợp cùng hai đai ốc ASTM A194 giúp kẹp chặt các tấm đệm làm kín.

Liên kết này ngăn chặn sự rò rỉ khí gas, hơi nước áp suất cao và hóa chất độc hại. Ngoài ra, bu lông còn dùng để bắt nắp các bình chịu áp lực và tháp chưng cất. Khả năng chịu nhiệt tốt giúp bu lông không bị gãy giòn trong suốt chu kỳ vận hành dài.

6.2. Ứng dụng trong van công nghiệp và thiết bị năng lượng

Trong các dòng van công nghiệp chịu áp lực như van cầu, van cổng, phụ kiện này dùng ghép thân van. Bu lông nắp van phải giữ kín phần khoang chứa môi chất ở nhiệt độ cao liên tục. Trong ngành năng lượng khí đốt và ngoài khơi, các cấp B7 và B8M được chỉ định rất nhiều.

Tuy nhiên, việc lựa chọn cấp nào phải dựa trên phân tích thành phần môi chất tiếp xúc. Nếu môi trường có chứa khí H2S ăn mòn, cần kiểm tra thêm yêu cầu chống nứt NACE. Kỹ sư thiết kế phải đối chiếu tiêu chuẩn an toàn của từng phân xưởng trước khi phê duyệt.

7. Hướng dẫn lựa chọn, kiểm tra và đặt mua sản phẩm

7.1. Quy trình lựa chọn cấp vật liệu và đai ốc tương thích

Để lựa chọn đúng bu lông tiêu chuẩn ASTM A193, cần thực hiện theo các bước sau:

Xác định nhiệt độ vận hành cao nhất và áp suất làm việc tối đa của hệ thống liên kết.
Phân tích tính chất hóa học của môi chất để chọn cấp thép hợp kim B7 hay inox B8/B8M.
Kiểm tra hệ ren yêu cầu là hệ ren inch UNC, 8UN hay hệ mét theo bản vẽ thiết kế.
Xác định chiều dài thân bu lông hoặc thanh ren để đảm bảo nhô đủ số bước ren sau siết.
Chọn mác đai ốc ASTM A194 tương thích hoàn toàn về cấp vật liệu để lắp đồng bộ.

Việc lựa chọn đúng đai ốc giúp phân bổ ứng suất ren đều đặn và tránh cháy ren khi siết.

7.2. Những lỗi thường gặp và lưu ý hồ sơ chất lượng khi mua

Lỗi phổ biến nhất là tự ý thay thế bu lông B7 bằng bu lông cấp bền 8.8 thông thường. Bu lông 8.8 không được thiết kế cho môi trường nhiệt độ cao nên rất dễ bị dão tải trọng kẹp. Lỗi thứ hai là mua nhầm bước ren giữa hệ inch và hệ mét khiến không thể vặn đai ốc vào ren.

Khi đặt mua hàng dự án, khách hàng bắt buộc phải yêu cầu chứng chỉ vật liệu theo EN 10204 3.1. Chứng chỉ xuất xưởng phải thể hiện rõ thành phần hóa học, giới hạn chảy, độ bền kéo và độ cứng. Cần kiểm tra ký hiệu dập nổi trên đầu bu lông như B7, B8 hay B8M để đối chiếu thực tế.

Chú ý khi lựa chọn và sử dụng bu lông tiêu chuẩn ASTM A193

Nguyên tắc nhận diện tiêu chuẩn và kiểm soát kỹ thuật

Nhận diện đúng ASTM A193/A193M-26 là tiêu chuẩn vật liệu ren chịu nhiệt chịu áp.
Phân biệt rõ cấp thép hợp kim B7, B16 với nhóm thép không gỉ austenit B8, B8M.
Không coi ASTM A193 là một hình dạng bu lông duy nhất, có thể là bu lông hoặc gu zông.
Tiêu chuẩn hình dạng ASME, DIN hoặc ISO không tự chứng minh sản phẩm đạt chuẩn ASTM A193.
Phân biệt rõ tiêu chuẩn bu lông ASTM A193 với tiêu chuẩn đai ốc tương thích ASTM A194.
Không tự quy đổi bu lông B8, B8M sang các mác inox 304, 316 dân dụng hoặc cấp bền hệ mét.
Kiểm tra chính xác bước ren hệ inch UNC, 8UN để tránh vặn nhầm sang hệ ren mét.
Không tự tính toán tải trọng cho phép hay mô-men siết khi thiếu dữ liệu thiết kế cụ thể.
Bắt buộc kiểm tra ký hiệu dập nổi trên đầu chi tiết và chứng chỉ Mill Test Certificate trước khi lắp.
