☀️ Vòng Đệm Khóa DIN 25201 (Self-Locking Washer): Tiêu Chuẩn Lắp Ráp & Báo Giá (2026)
🧭 Giới thiệu Tổng Quan
Máy móc công nghiệp nặng luôn tạo ra rung động cực kỳ khủng khiếp. Các loại vòng đệm vênh truyền thống không thể giữ chặt đai ốc. Vòng đệm khóa DIN 25201 (Wedge Lock Washer) là giải pháp vĩnh cửu. Sản phẩm này sử dụng sức căng cơ học thay vì lực ma sát.
Đây là công nghệ chống tháo lỏng an toàn nhất hiện nay. Bài viết sẽ mổ xẻ nguyên lý khóa chêm độc đáo này. Các tiêu chuẩn vật liệu thép siêu cứng cũng được phân tích rõ. Kỹ sư sẽ nắm được bí quyết lắp ráp an toàn tuyệt đối.
⚙️ 1. Bản Chất Cơ Học Của Vòng Đệm Khóa DIN 25201

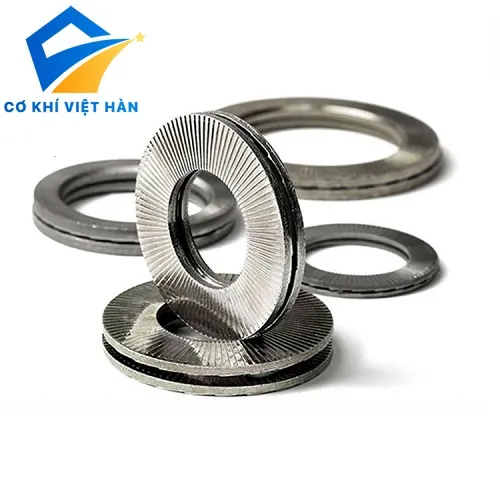

1.1. Cấu trúc cặp vành đệm song sinh
Một bộ vòng đệm khóa DIN 25201 luôn gồm hai mảnh ghép lại. Hai vành đệm này được dính hờ với nhau bằng keo chuyên dụng. Mặt bên ngoài của mỗi mảnh có các nếp răng cưa xuyên tâm. Răng cưa này găm chặt vào đầu bu lông và bề mặt máy.
1.2. Mặt cam nêm chéo (Wedge Cams)
Mặt bên trong của hai mảnh đệm có các rãnh vát nghiêng. Dân kỹ thuật gọi đây là các mặt cam. Góc nghiêng của mặt cam được thiết kế rất đặc biệt. Nó luôn lớn hơn góc nghiêng của bước ren bu lông.
1.3. Nguyên lý chống tháo bằng sức căng
Khi máy rung lắc, đai ốc có xu hướng xoay ngược chiều kim đồng hồ. Lúc này, mặt cam của hai vành đệm sẽ trượt lên nhau. Do góc cam lớn hơn góc ren, vòng đệm bị phình to ra. Bu lông lập tức bị kéo căng thêm, siết chặt mối ghép lại. Hiện tượng nới lỏng tự nhiên bị triệt tiêu hoàn toàn.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Lựa Chọn Vật Liệu Siêu Bền Cho Vòng Đệm DIN 25201
Lực khóa chêm yêu cầu vật liệu phải có độ cứng cực cao. Nếu vòng đệm mềm hơn bu lông, răng cưa sẽ không găm được.
2.1. Thép hợp kim mạ lớp vảy kẽm (Delta Protect)
Đây là loại vật liệu phổ biến nhất cho ngành ô tô. Phôi thép hợp kim được tôi cứng đạt mức trên 400 HV. Bề mặt được phủ lớp kẽm nhôm (Geomet hoặc Delta Protect). Lớp phủ này chịu sương muối tới 600 giờ liên tục. Nó không sinh ra hiện tượng giòn hydro nguy hiểm.
2.2. Vòng đệm khóa Inox ba linh tư
Inox ba linh tư là tiêu chuẩn vàng cho công nghiệp thực phẩm. Khả năng chống oxy hóa tuyệt vời dưới trời mưa nắng. Tuy nhiên, nó phải được xử lý làm cứng bề mặt đặc biệt. Việc này đảm bảo răng cưa của Inox ba linh tư đủ sức găm vào kim loại nền.
2.3. Vòng đệm khóa Inox 316 (Hàng hải)
Môi trường khai thác dầu khí và tàu biển vô cùng khắc nghiệt. Hơi muối biển mặn phá hủy kết cấu thép rất nhanh. Inox 316 chứa Molybdenum giúp kháng muối và axit hoàn hảo. Giá thành loại này khá cao nhưng tuổi thọ là vĩnh cửu.

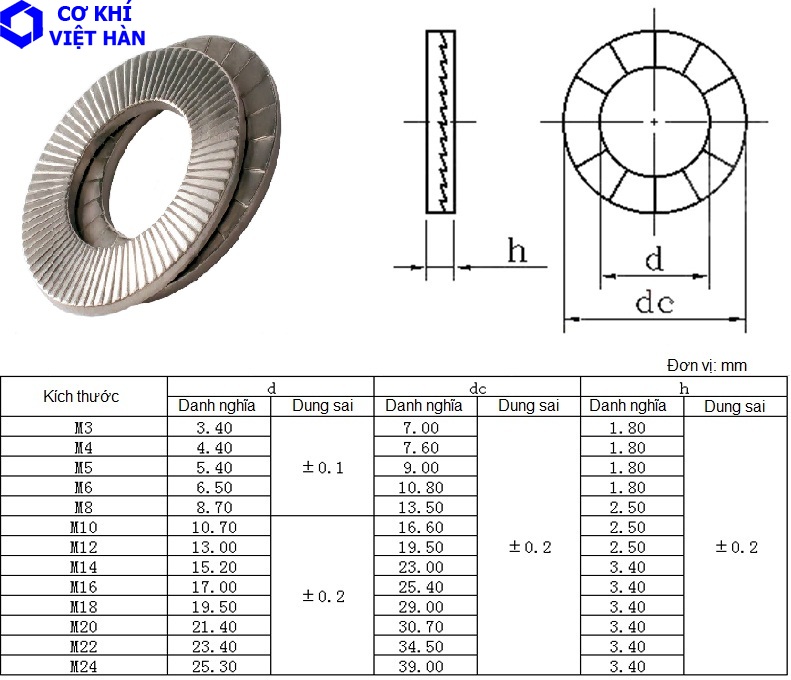

📊 3. Bảng Tra Kích Thước Vòng Đệm Khóa Răng Cưa
3.1. Phân loại bản hẹp và bản rộng
DIN 25201 chia thành hai dòng: bản tiêu chuẩn và bản rộng ngoại cỡ. Bản rộng (Enlarged outer diameter) dùng cho lỗ khoan quá to. Nó cũng lót tốt dưới các vật liệu nền mềm như nhôm.
3.2. Bảng quy chuẩn hệ mét (Metric) bản tiêu chuẩn
Dưới đây là thông số một bộ (gồm 2 mảnh ghép lại):
| Cỡ bu lông (M) | Đường kính trong (d1) | Đường kính ngoài (d2) | Tổng độ dày 2 mảnh (T) |
|---|---|---|---|
| M5 | 5.4 mm | 9.0 mm | 1.8 mm |
| M6 | 6.5 mm | 10.8 mm | 1.8 mm |
| M8 | 8.7 mm | 13.5 mm | 2.5 mm |
| M10 | 10.7 mm | 16.6 mm | 2.5 mm |
| M12 | 13.0 mm | 19.5 mm | 2.5 mm |
| M16 | 17.0 mm | 25.4 mm | 3.4 mm |
| M20 | 21.4 mm | 30.7 mm | 3.4 mm |
| M24 | 25.3 mm | 39.0 mm | 4.6 mm |
🏗️ 4. Quy Trình Lắp Ráp Vòng Đệm DIN 25201 Chuẩn Chuyên Gia
4.1. Đảm bảo đúng mặt cam úp vào nhau
Đây là sai lầm chết người thợ mới hay mắc phải. Hai mặt cam vát nghiêng bắt buộc phải úp sát vào nhau. Mặt có răng cưa nhỏ phải hướng ra ngoài. Một mặt tiếp xúc với đai ốc, mặt kia tiếp xúc máy. Nếu lắp ngược, nguyên lý khóa chêm sẽ hoàn toàn vô tác dụng.
4.2. Khuyến cáo không dùng kèm vòng đệm phẳng
4.3. Bôi trơn ren để bảo vệ mối ghép
Khác với keo khóa ren, DIN 25201 cho phép bôi trơn bu lông. Việc bôi mỡ giúp kiểm soát lực siết ép chính xác hơn. Nó cũng ngăn chặn hiện tượng kẹt ren kim loại (Galling). Lực khóa chêm cơ học vẫn hoạt động hoàn hảo 100%.
❓ 5. Hỏi Đáp Về Công Nghệ Khóa Chêm (FAQ)
5.1. Vòng đệm DIN 25201 có tái sử dụng được không?
Hoàn toàn có thể. Khi tháo ra, hai mảnh đệm có thể rời nhau do lớp keo mỏng bị đứt. Bạn chỉ cần ráp đúng mặt cam lại là dùng tiếp được. Hãy kiểm tra các răng cưa, nếu chưa mòn vẹt thì tái sử dụng bình thường.
5.2. Có dùng vòng đệm này cho lỗ khoan bị vát mép được không?
Không nên dùng bản tiêu chuẩn cho lỗ khoan vát mép lớn. Bề mặt bám dính của răng cưa sẽ bị thiếu hụt. Thay vào đó, hãy đặt hàng loại vòng đệm bản rộng (Enlarged). Nó phủ kín lỗ khoan và tạo lực ép vững vàng nhất.
5.3. Độ cứng bề mặt thiết bị có ảnh hưởng gì không?
Rất quan trọng. Nguyên lý là răng cưa phải găm được vào bề mặt nền. Nếu bề mặt thiết bị được tôi cứng hơn cả vòng đệm, răng cưa sẽ trượt. Vòng đệm khóa luôn phải có độ cứng cao hơn bu lông và vật liệu nền.
5.4. Địa chỉ nào phân phối sỉ DIN 25201 chuẩn loại 1?
Cơ Khí Việt Hàn là nhà phân phối vật tư chống nới lỏng chuyên nghiệp. Chúng tôi có sẵn hàng tấn vòng đệm khóa mạ Geomet và Inox ba linh tư. Hàng hóa nhập khẩu chính ngạch, có test report đầy đủ.
