ĐAI ỐC VUÔNG DIN 557: CẤU TẠO, THÔNG SỐ KỸ THUẬT VÀ ỨNG DỤNG

1. Đai ốc vuông DIN 557 là gì?

Trong các liên kết lắp ghép cơ khí, chi tiết định vị rãnh đóng vai trò rất quan trọng. Đai ốc vuông DIN 557 là phụ kiện liên kết tiêu chuẩn được sử dụng rộng rãi trong nhiều hệ thống kết cấu. Chi tiết còn được gọi phổ biến là êcu vuông hay đai ốc bốn cạnh.

Trong tiếng Anh kỹ thuật, sản phẩm mang tên square nut hoặc square nuts, product grade C. Tên tiếng Đức theo tiêu chuẩn công nghiệp là Verbindungselemente – Vierkantmuttern – Produktklasse C. Khác với dòng tán sáu cạnh, sản phẩm sở hữu hình khối lăng trụ bốn cạnh đối xứng.

Chi tiết được tiện lỗ ren trong đồng trục để ăn khớp với bu lông, vít hoặc ty ren. Nhờ hình dáng vuông vắn, chi tiết tạo diện tích tỳ đè lớn và hạn chế xoay khi lắp trong rãnh hẹp. Dưới đây là thông tin kỹ thuật về cấu tạo, quy chuẩn và cách lựa chọn sản phẩm.

2. Thông số kỹ thuật đai ốc vuông DIN 557

Thông số kỹ thuật của đai ốc vuông cần được xác định chính xác theo văn bản kỹ thuật ban hành. Dưới đây là bảng tổng hợp các chỉ tiêu quy cách cơ bản của dòng sản phẩm này:

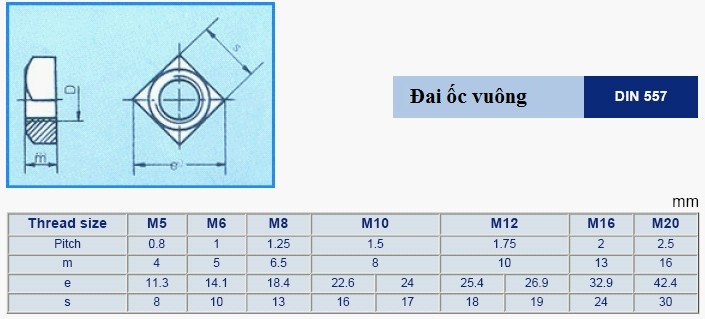

Dưới đây là bảng thông số kích thước danh nghĩa tham khảo theo tiêu chuẩn DIN 557:

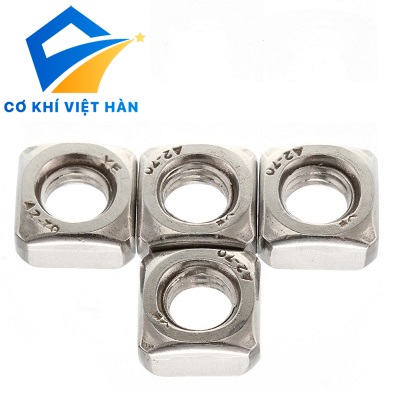

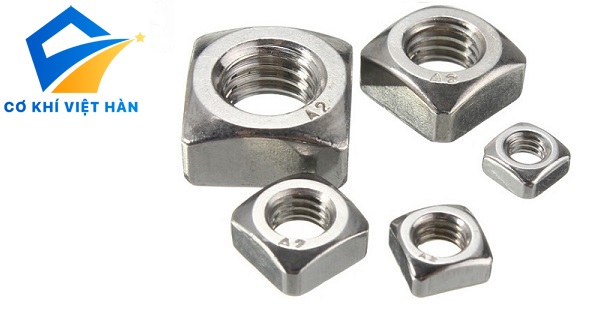

3. Cấu tạo đai ốc vuông DIN 557

3.1. Thân vuông

Phần thân ngoài của đai ốc được đúc dập thành hình khối lăng trụ vuông bốn cạnh đều nhau. Khoảng cách giữa hai mặt phẳng song song đối diện tạo thành kích thước giác s tiêu chuẩn. Bốn góc ngoài thường được vát nhẹ nhằm loại bỏ các cạnh sắc nhọn gây mất an toàn.

Hình dạng vuông giúp chi tiết ăn khớp thuận tiện vào các rãnh định hình hoặc hốc gia công sẵn. Thân vuông tạo ra kết cấu vững chắc, chịu được phản lực tỳ lớn khi siết bu lông. Chiều cao thân được khống chế theo tỷ lệ nghiêm ngặt tương ứng với từng dải ren.

3.2. Ren trong

Lòng trong của thân đai ốc được taro ren xuyên suốt đồng trục từ mặt đáy này sang mặt kia. Biên dạng ren tuân thủ cấp dung sai tiêu chuẩn của nhóm sản phẩm product grade C. Bước ren thô đều đặn giúp việc vặn ghép với bu lông diễn ra trơn tru.

Số lượng bước ren ngậm chịu lực được tính toán đủ để gánh tải trọng làm việc của ren. Bề mặt sườn ren được làm sạch ba via nhằm ngăn ngừa hiện tượng kẹt cứng khi lắp ráp. Lỗ ren trong đồng tâm với thân vuông giúp lực nén ép phân bố cân bằng.

3.3. Các mặt bên

Bốn mặt phẳng bên của thân vuông là nơi tiếp nhận lực giữ từ các cạnh hốc định vị. Khi trượt vào rãnh kim loại, các mặt bên này sẽ tỳ sát vào thành vách của rãnh. Cơ chế tiếp xúc mặt phẳng giúp khóa cứng chuyển động quay tròn của đai ốc.

Diện tích tiếp xúc của các mặt bên lớn hơn nhiều so với cạnh của đai ốc lục giác. Nhờ đó, áp lực tỳ phân tán rộng, không làm biến dạng rãnh nhôm hoặc phôi kẹp mềm. Người lắp đặt có thể thao tác siết ren từ một phía một cách thuận tiện.

3.4. Bề mặt tỳ

Mặt đáy trên và mặt đáy dưới của đai ốc là hai bề mặt phẳng tỳ đè trực tiếp. Tiêu chuẩn DIN 557 quy định mặt tỳ có góc vát nghiêng nhẹ ở các cạnh mép ngoài. Góc vát này giúp đai ốc định tâm tốt hơn khi đưa vào miệng hốc lắp ráp.

Bề mặt phẳng tiếp xúc giúp truyền lực kẹp nén đều đặn xuống bề mặt chi tiết phôi gia công. Độ phẳng của bề mặt tỳ được kiểm soát để tránh làm nghiêng lệch trục ren của bu lông. Khi siết chặt, mặt tỳ ép khít giữ cho liên kết luôn cứng vững và ổn định.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

4. Nguyên lý sử dụng đai ốc vuông DIN 557

Nguyên lý hoạt động của đai ốc vuông dựa trên sự ăn khớp ren và hình học bốn cạnh. Quy trình liên kết và cơ chế giữ vị trí diễn ra tuần tự qua các bước sau:

Đầu tiên, đai ốc vuông được đưa vào vị trí chờ sẵn trên rãnh máy hoặc hốc chi tiết. Người thợ xỏ thân bu lông hoặc ty ren qua lỗ phôi kẹp để tiếp cận lỗ ren. Các vòng ren ngoài của bu lông bắt đầu ăn khớp nhịp nhàng với lỗ ren trong.

Khi tác động lực siết, thân bu lông quay kéo đai ốc tịnh tiến dần về phía mặt phôi. Nếu đai ốc nằm trong rãnh hẹp, thành rãnh sẽ chặn các mặt bên của thân vuông lại. Đai ốc bị khóa chặt không thể tự xoay tròn theo chiều chuyển động của bu lông.

Người lắp ráp dễ dàng hoàn thành việc siết chặt mối ghép mà không cần giữ cờ lê phía sau. Lực nén ép sinh ra giữ các tấm phôi kim loại dính chặt vào nhau theo thiết kế. Sau khi hoàn tất, cần kiểm tra độ phẳng và sự ăn khớp chắc chắn của mối ghép.

Cần lưu ý rằng khả năng chống xoay của đai ốc vuông chỉ phát huy khi có điểm giữ phù hợp. Nếu lắp đai ốc trên mặt phẳng hở tự do, nó vẫn quay tròn như đai ốc thông thường. Do đó, thiết kế cơ khí cần tính toán khe rãnh tương thích để tối ưu tính năng này.

5. Công dụng của đai ốc vuông DIN 557

5.1. Liên kết ren cơ khí

Công dụng cốt lõi của đai ốc vuông là kết hợp với bu lông tạo thành mối liên kết tháo rời. Chi tiết kẹp chặt các tấm kim loại hoặc kết cấu máy lại với nhau rất chắc chắn. Khả năng chịu lực nén ép ổn định giúp liên kết duy trì độ bền vững cơ học.

5.2. Lắp đặt với bu lông và ty ren

Sản phẩm kết hợp linh hoạt với nhiều dòng bu lông đầu tròn, bu lông lục giác hoặc ty ren suốt. Lỗ ren tiêu chuẩn cho phép các chi tiết ren ngoài đi xuyên qua êm ái. Chi tiết đóng vai trò neo giữ đầu mút của thanh ty ren trong các khung dầm treo.

5.3. Vị trí cần hình dạng vuông

Trong các kết cấu có sẵn rãnh trượt hoặc khoang đúc hình vuông, sản phẩm là lựa chọn tối ưu. Hình khối vuông giúp đai ốc nằm lọt khít vào hốc mà không bị trượt lật nghiêng. Việc đưa đai ốc vào các vị trí khuất tầm nhìn trở nên chuẩn xác hơn rất nhiều.

5.4. Ứng dụng trong thiết bị và kết cấu

Chi tiết được sử dụng rộng rãi trong các thiết bị điện dân dụng, hộp công tơ và máy móc. Khả năng bám rãnh giúp cố định các thanh cái đồng hoặc cầu đấu dây điện rất an toàn. Mối liên kết ren vuông mang lại sự gọn gàng và ổn định cho toàn bộ cụm thiết bị.

6. DIN 557 khác DIN 934 như thế nào?

Người sử dụng cần phân biệt rõ đai ốc vuông DIN 557 với đai ốc lục giác tiêu chuẩn DIN 934. Bảng dưới đây so sánh các tiêu chí kỹ thuật cơ bản giữa hai dòng sản phẩm này:

Đai ốc lục giác DIN 934 tối ưu cho việc thao tác xoay vặn bằng cờ lê ở không gian thoáng. Góc xoay mỗi lần bắt cờ lê của đai ốc lục giác là 60 độ, nhỏ hơn góc 90 độ của đai ốc vuông. Tuy nhiên, đai ốc vuông DIN 557 lại vượt trội ở khả năng tự hãm khi đặt trong các khe rãnh hẹp.

7. DIN 557 khác DIN 928 như thế nào?

Nhiều người thường nhầm lẫn DIN 557 với DIN 928 do cả hai đều sở hữu hình dạng thân vuông. Tuy nhiên, hai tiêu chuẩn này quy định hai dòng sản phẩm có mục đích hoàn toàn khác biệt:

Tiêu chuẩn DIN 557 quy định đai ốc vuông thông thường thuộc nhóm lắp ghép ren cơ học truyền thống. Bốn góc đáy của đai ốc hoàn toàn phẳng hoặc chỉ vát mép nhẹ, không có cơ cấu hàn. Sản phẩm không được thiết kế chuyên dụng cho việc liên kết bằng phương pháp hàn nóng chảy.

Ngược lại, DIN 928 là tiêu chuẩn dành riêng cho đai ốc hàn vuông (square weld nuts). Ở bốn góc mặt đáy của đai ốc DIN 928 có bốn vấu hàn nhô cao rất rõ rệt. Các vấu hàn này sẽ nóng chảy khi có dòng điện hàn chạy qua để đính chặt đai ốc vào tấm kim loại.

8. Quy cách đai ốc vuông DIN 557

8.1. Đường kính ren

Đường kính ren danh nghĩa của đai ốc vuông DIN 557 phổ biến từ kích cỡ M5 đến M16. Kích thước ren được tiện ren chuẩn xác để ăn khớp hoàn hảo với bu lông tương ứng. Các quy cách thông dụng nhất trong lắp ráp tủ bảng điện và khung nhôm là M6, M8 và M10.

8.2. Bước ren

Sản phẩm theo tiêu chuẩn DIN 557 chủ yếu sử dụng bước ren thô tiêu chuẩn hệ mét. Ví dụ, ren M6 có bước ren 1.0 mm, ren M8 là 1.25 mm và M10 là 1.5 mm. Bước ren thô giúp việc vặn siết diễn ra nhanh chóng và giảm thiểu nguy cơ kẹt ren ngoài công trường.

8.3. Chiều cao đai ốc

Chiều cao đai ốc m là thông số quyết định số lượng bước ren chịu tải bên trong thân ốc. Tiêu chuẩn DIN 557 quy định chiều cao m tương đương khoảng 0.8 lần đường kính ren danh nghĩa. Chiều cao này bảo đảm độ bền kéo đứt của ren khi mối ghép chịu ứng suất làm việc lớn.

8.4. Kích thước thân vuông

Kích thước thân vuông s là khoảng cách đo giữa hai mặt phẳng đối diện của đai ốc. Thông số này quyết định độ ăn khớp của đai ốc vào khe rãnh kim loại hoặc hốc định vị. Người thiết kế cần dựa vào kích thước s để phay rãnh trượt với dung sai khe hở phù hợp.

8.5. Quy cách thực tế

Quy cách thương mại thực tế của đai ốc vuông có thể phụ thuộc vào từng nhà sản xuất cụ thể. Tiêu chuẩn DIN 557 quy định cấp sản phẩm C nên dung sai chế tạo ở mức trung bình. Khách hàng cần đối chiếu bảng kích thước thực tế trước khi đặt mua số lượng lớn cho dự án.

9. Cách đọc ký hiệu đai ốc vuông

Hiểu đúng ký hiệu kỹ thuật giúp người mua lựa chọn chính xác sản phẩm mà không bị nhầm lẫn. Dưới đây là các thông tin cần nắm rõ khi đọc quy cách đai ốc vuông:

Ví dụ, ký hiệu “Đai ốc vuông DIN 557 M8” biểu thị đai ốc vuông có ren hệ mét đường kính danh nghĩa 8 mm. Chi tiết tuân thủ kích thước hình học theo tiêu chuẩn công nghiệp của Đức DIN 557. Bước ren mặc định của quy cách này là bước ren thô tiêu chuẩn 1.25 mm.

Chữ M là ký hiệu viết tắt của hệ ren mét quốc tế có góc đỉnh ren 60 độ. Người mua không được tự ý suy đoán bước ren nếu chi tiết sử dụng ren bước mịn đặc thù. Khi có yêu cầu ren mịn, thông số bước ren bắt buộc phải được ghi rõ phía sau dấu nhân.

Ngoài ra, ký hiệu kích thước giác vặn s và chiều cao m cũng cần được kiểm tra đối chiếu. Đường kính danh nghĩa không đại diện cho toàn bộ kích thước bao ngoài của khối vuông. Việc kiểm tra kích thước giác s giúp chuẩn bị dụng cụ hoặc gia công rãnh trượt vừa vặn.

10. Vật liệu của đai ốc vuông

10.1. Thép carbon

Đai ốc vuông chế tạo từ thép carbon là dòng sản phẩm phổ biến nhờ độ cứng và giá thành tốt. Sản phẩm thường được xử lý bề mặt bằng phương pháp nhuộm đen hoặc mạ kẽm điện phân trắng xanh. Lớp mạ kẽm mỏng giúp bảo vệ kim loại nền khỏi hiện tượng oxy hóa trong môi trường trong nhà.

Đối với các công trình ngoài trời, đai ốc có thể được mạ kẽm nhúng nóng để chống rỉ bền hơn. Cấp cơ tính của đai ốc thép carbon tuân thủ các quy định thử nghiệm của tiêu chuẩn liên quan. Người dùng cần xác định rõ môi trường lắp đặt để chọn lớp phủ bảo vệ phù hợp.

10.2. Thép không gỉ (Inox)

Khi mối ghép làm việc trong môi trường ẩm ướt, đai ốc vuông có thể được sản xuất từ inox. Các mác thép không gỉ thường gặp bao gồm Inox 201, Inox 304 hoặc Inox 316 theo yêu cầu. Bề mặt inox sáng bóng tự nhiên mang lại tính thẩm mỹ cao và khả năng chống ăn mòn hóa học.

Cần lưu ý rằng tiêu chuẩn DIN 557 không mặc định sản phẩm phải làm bằng vật liệu inox. Mác inox cụ thể cần được xác nhận rõ ràng dựa trên catalogue hoặc chứng chỉ xuất xưởng. Không được tự ý quy đổi mác thép Inox 304 thành 304L hoặc Inox 316 thành 316L nếu chưa kiểm chứng.

10.3. Vật liệu khác

Trong một số ngành công nghiệp chuyên biệt, đai ốc vuông còn được chế tạo từ đồng thau hoặc nhôm. Đai ốc đồng thau có khả năng dẫn điện tốt và không bị nhiễm từ trong thiết bị đo lường. Vật liệu thực tế của sản phẩm luôn phải được đối chiếu theo bảng quy cách của nhà cung cấp.

11. Ứng dụng của đai ốc vuông DIN 557

11.1. Cơ khí chế tạo

Trong các xưởng cơ khí, đai ốc vuông dùng để liên kết các chi tiết phôi trên đồ gá phay bào. Bốn cạnh vuông giúp cố định vị trí đai ốc dưới rãnh bàn máy một cách vững vàng. Lực siết mạnh giúp giữ chặt chi tiết gia công mà không bị xê dịch dưới tác động của dao cắt.

11.2. Máy móc và thiết bị

Chi tiết xuất hiện phổ biến trong các cụm khung vỏ máy phát điện, máy nén khí và máy công nghiệp. Mặt tỳ phẳng phân bổ lực ép tốt, bảo vệ vỏ thép tấm không bị móp méo khi siết ốc. Khả năng chống xoay giúp việc tháo lắp bảo trì máy diễn ra thuận lợi cho kỹ thuật viên.

11.3. Kết cấu và hệ thống liên kết

Trong xây dựng đường dây điện lực, đai ốc vuông dùng để bắt xà sứ và phụ kiện trên cột điện. Khối vuông dày dặn chịu được lực siết lớn và thích ứng tốt với các điều kiện thời tiết gió bão. Mối ghép ren duy trì sự ổn định lâu dài cho các kết cấu truyền tải điện ngoài trời.

11.4. Vị trí cần hình dạng đai ốc vuông

Sản phẩm là chi tiết không thể thay thế trong các rãnh nhôm định hình và thanh chống đa năng. Đầu ốc vuông trượt dọc rãnh dẫn hướng đến đúng tọa độ cần liên kết phụ kiện cơ điện. Khi vặn chặt bu lông, đai ốc tự ngàm vào gờ nhôm, tạo điểm neo chắc chắn mà không cần hàn.

12. Cách chọn đai ốc vuông DIN 557

12.1. Chọn đường kính ren

Đường kính ren danh nghĩa M phải trùng khớp hoàn toàn với đường kính ngoài của thân bu lông lắp ghép. Người thiết kế cần tính toán tải trọng làm việc để chọn kích thước ren đủ khả năng chịu lực kéo. Chọn đúng cỡ ren giúp mối nối làm việc an toàn trong giới hạn đàn hồi của vật liệu.

12.2. Chọn bước ren

Người mua cần chọn đúng bước ren thô tiêu chuẩn tương ứng với đường kính ren đã xác định. Bước ren của đai ốc bắt buộc phải ăn khớp nhịp nhàng với bước ren của bu lông đi kèm. Việc chọn sai bước ren sẽ khiến đai ốc bị kẹt cứng ngay từ những vòng vặn đầu tiên.

12.3. Kiểm tra chiều cao

Chiều cao đai ốc m phải phù hợp với không gian chiều sâu của rãnh trượt hoặc hốc gia công sẵn. Chiều cao quá lớn có thể khiến đai ốc bị nhô cao cấn vào các bộ phận chuyển động lân cận. Chiều cao đai ốc cũng quyết định độ ngậm ren cần thiết để đảm bảo lực kẹp của mối ghép.

12.4. Kiểm tra kích thước vuông

Kích thước giác s phải tương thích với chiều rộng khe rãnh để đai ốc trượt vào êm ái. Khoảng hở giữa cạnh vuông và thành rãnh chỉ nên ở mức dung sai nhỏ để chống xoay hiệu quả. Đo đạc chính xác kích thước s giúp tránh tình trạng đai ốc bị kẹt hoặc trượt xoay tròn.

12.5. Kiểm tra vật liệu

Môi trường sử dụng quyết định trực tiếp tới tuổi thọ chống rỉ sét của đai ốc trong thực tế. Chọn đai ốc thép mạ kẽm cho môi trường trong nhà khô ráo để tối ưu hóa ngân sách dự án. Chỉ định vật liệu inox cho môi trường ngoài trời ẩm ướt hoặc tiếp xúc với hóa chất ăn mòn.

12.6. Kiểm tra tiêu chuẩn

Khách hàng cần xác nhận sản phẩm tuân thủ đúng tiêu chuẩn DIN 557 phiên bản hiện hành. Cần phân biệt rõ ràng với tiêu chuẩn đai ốc hàn DIN 928 để tránh nhập sai quy cách vật tư. Sự chuẩn xác về tiêu chuẩn kỹ thuật đảm bảo chất lượng thi công đồng bộ cho toàn bộ công trình.

13. Hướng dẫn lắp đặt

Quy trình thi công đai ốc vuông đòi hỏi thao tác đúng kỹ thuật để mối ghép đạt độ kẹp tối ưu. Dưới đây là các bước thao tác cơ bản khi tiến hành lắp ráp cơ khí:

1. Kiểm tra độ sạch của ren bu lông và lòng ren trong của đai ốc vuông trước khi lắp.
2. Đối chiếu đường kính ren và bước ren đảm bảo hai chi tiết ăn khớp trơn tru với nhau.
3. Đưa đai ốc vuông vào rãnh định hình hoặc hốc giữ vuông đã gia công sẵn trên chi tiết máy.
4. Xỏ thân bu lông xuyên qua lỗ phôi kẹp và dẫn hướng thẳng trục vào tâm lỗ đai ốc.
5. Dùng tay vặn xoay bu lông nhẹ nhàng hai đến ba vòng đầu tiên để đảm bảo ăn khớp ren.
6. Dùng dụng cụ cờ lê hoặc đầu tuýp siết đều tay theo chiều kim đồng hồ đến lực yêu cầu.
7. Quan sát kiểm tra lại mối ghép đảm bảo mặt tỳ đai ốc ép phẳng và không bị nghiêng lệch.

Trong suốt quá trình siết, cần giữ bu lông thẳng trục để tránh hiện tượng trờn nát đường ren. Không nên siết cưỡng bức bằng lực giật đột ngột có thể làm toét ren hoặc nứt hốc định vị.

14. Các lỗi thường gặp

14.1. Nhầm đai ốc vuông với đai ốc lục giác

Lỗi phổ biến là sử dụng đai ốc lục giác thay cho đai ốc vuông trong các rãnh hẹp định hình. Đai ốc lục giác có thể bị trượt xoay tròn trong rãnh khi người thợ tác động mô-men siết lớn. Ngược lại, đai ốc vuông không thể đưa vào các lỗ khoét tròn bậc của đai ốc lục giác.

14.2. Nhầm DIN 557 với DIN 928

Nhiều người nhầm lẫn đặt mua đai ốc hàn DIN 928 thay cho đai ốc vuông cơ khí DIN 557. Bốn vấu hàn dưới đáy của DIN 928 khiến bề mặt tỳ không thể ép phẳng khít lên tấm phôi kẹp. Cần kiểm tra kỹ mặt đáy của sản phẩm để đảm bảo không bị kênh hở mối nối.

14.3. Chọn sai đường kính

Chọn sai kích thước ren danh nghĩa khiến đai ốc không thể lắp vừa vào thân bu lông ngoài. Cố tình vặn ép ren sai cỡ sẽ làm phá hủy hoàn toàn đường ren kim loại của cả hai chi tiết. Người mua cần dùng thước cặp kiểm tra chính xác đường kính trước khi tiến hành lắp đặt.

14.4. Chọn sai bước ren

Lắp lẫn giữa ren thô và ren mịn là nguyên nhân hàng đầu gây kẹt cứng mối ghép ren. Khi vặn thấy nặng tay bất thường ngay từ vòng đầu, người thợ phải dừng lại kiểm tra ngay. Không dùng cờ lê siết cưỡng bức vì sẽ làm cháy ren và đứt gãy thân bu lông.

14.5. Chọn sai chiều cao

Chọn đai ốc có chiều cao m quá thấp khiến số lượng bước ren chịu lực không đủ yêu cầu. Khi mối ghép chịu lực căng lớn, các bước ren mỏng dễ bị tuột trượt gây mất an toàn. Ngược lại, chiều cao quá lớn sẽ làm đai ốc bị cấn chạm vào thành nắp đậy bên ngoài.

14.6. Dùng sai vật liệu

Sử dụng đai ốc thép carbon mạ kẽm mỏng trong môi trường hóa chất sẽ khiến chi tiết rỉ sét nhanh. Rỉ sét làm ố bẩn công trình và gây khó khăn lớn cho công tác tháo dỡ bảo dưỡng sau này. Cần lựa chọn đúng mác vật liệu dựa trên mức độ ăn mòn của môi trường thực tế.

14.7. Áp dụng thông số của tiêu chuẩn khác

Lấy thông số kích thước của đai ốc lục giác áp dụng cho đai ốc vuông là lỗi thiết kế nghiêm trọng. Kích thước giác s của khối vuông có đường chéo lớn hơn nhiều so với hình lục giác cùng cỡ. Việc nhầm lẫn này sẽ khiến rãnh trượt gia công bị chật hẹp, không thể đưa đai ốc vào.

14.8. Tự suy ra tải trọng hoặc mô-men siết

Tự ý áp dụng bảng mô-men siết của đai ốc cường độ cao cho đai ốc DIN 557 grade C dễ làm hỏng ren. Đai ốc product grade C có dung sai và khả năng chịu tải riêng biệt theo quy định của tiêu chuẩn. Cần tuân thủ chỉ dẫn kỹ thuật trong hồ sơ thiết kế mối ghép của dự án.

15. Bảo quản đai ốc vuông DIN 557

Bảo quản đúng kỹ thuật giúp giữ nguyên chất lượng bề mặt và độ chuẩn xác của bước ren chi tiết. Đai ốc cần được đóng gói trong hộp hoặc khay nhựa có dán nhãn ghi rõ quy cách kích thước. Cần phân tách riêng biệt giữa các chủng loại vật liệu và kích cỡ khác nhau trong kho bãi.

Tránh để đai ốc va đập mạnh làm móp méo các cạnh vuông hoặc nứt rạn sườn ren bên trong. Hộp chứa hàng nên được đậy kín để ngăn ngừa bụi bẩn và phoi sắt bám dính vào lòng ren. Khu vực kho lưu trữ phải đảm bảo khô ráo, thông thoáng và cách ly với hơi ẩm hóa chất.

Nên đặt các kiện hàng trên giá kệ cao ráo, tránh tiếp xúc trực tiếp với nền sàn ẩm ướt. Môi trường lưu kho sạch sẽ giúp duy trì lớp mạ bảo vệ bề mặt luôn ở trạng thái tốt nhất. Việc kiểm tra định kỳ tình trạng bao bì đóng gói giúp bảo quản vật tư sẵn sàng cho thi công.

16. FAQ – Câu hỏi thường gặp

16.1. Đai ốc vuông DIN 557 là gì?

Đây là chi tiết đai ốc có thân ngoài hình khối lăng trụ vuông bốn cạnh đều và lỗ tiện ren trong tiêu chuẩn.

16.2. DIN 557 là tiêu chuẩn gì?

DIN 557 là tiêu chuẩn công nghiệp của Đức quy định về kích thước và yêu cầu kỹ thuật cho đai ốc vuông product grade C.

16.3. DIN 557 hiện tại là phiên bản nào?

Phiên bản DIN 557:2026-02 hiện là tiêu chuẩn có hiệu lực hiện hành, thay thế cho phiên bản cũ DIN 557:1994-01.

16.4. DIN 557:2026-02 khác DIN 557:1994-01 như thế nào?

Phiên bản 2026 cập nhật lại các chỉ tiêu kiểm định và viện dẫn tiêu chuẩn kỹ thuật mới nhất của hệ thống DIN.

16.5. Đai ốc DIN 557 có phải đai ốc hàn không?

Không, DIN 557 là đai ốc vuông liên kết ren cơ học thông thường, không có cơ cấu vấu hàn như đai ốc hàn.

16.6. DIN 557 khác DIN 928 như thế nào?

DIN 557 là đai ốc vuông cơ khí phẳng đáy; DIN 928 là đai ốc hàn vuông có bốn vấu hàn nhô cao ở bốn góc đáy.

16.7. DIN 557 khác DIN 934 như thế nào?

DIN 557 có thân vuông bốn cạnh thuộc product grade C; DIN 934 có thân lục giác sáu cạnh thuộc grade A và B.

16.8. Đai ốc vuông có ren trong hay ren ngoài?

Đai ốc vuông là chi tiết có ren trong, dùng để ăn khớp với các chi tiết có ren ngoài như bu lông hoặc ty ren.

16.9. Đai ốc vuông có những kích thước nào?

Sản phẩm theo tiêu chuẩn có dải kích thước ren hệ mét phong phú, phổ biến nhất là từ M5 đến M16.

16.10. Làm sao chọn đúng bước ren?

Cần tra cứu bảng bước ren thô tiêu chuẩn hệ mét tương ứng với đường kính danh nghĩa của bu lông lắp ghép.

16.11. Đai ốc DIN 557 dùng với bu lông nào?

Chi tiết dùng kết hợp với tất cả các loại bu lông hoặc ty ren có cùng đường kính và cùng thông số bước ren.

16.12. Đai ốc vuông có tự chống xoay không?

Đai ốc chỉ tự chống xoay khi được lắp đặt lọt vào trong các khe rãnh hoặc hốc định vị có kích thước tương thích.

16.13. DIN 557 có quy định vật liệu inox không?

Tiêu chuẩn quy định kích thước hình học; vật liệu inox cần được đối chiếu riêng theo yêu cầu đặt hàng thực tế.

17. Kết luận

Đai ốc vuông DIN 557 là giải pháp liên kết ren quan trọng trong các kết cấu rãnh trượt và cơ khí chế tạo. Thiết kế thân vuông bốn cạnh mang lại diện tích tỳ đè vững chắc và khả năng chống xoay hiệu quả trong hốc định vị.

Người thiết kế và thợ thi công cần nắm vững sự khác biệt giữa DIN 557 và đai ốc hàn DIN 928 để tránh chọn nhầm. Việc kiểm tra đúng kích thước ren, bước ren và cấp vật liệu sẽ giúp hệ thống máy móc vận hành an toàn và bền bỉ lâu dài.

18. Chú ý khi chọn đai ốc vuông DIN 557

Khi lựa chọn và sử dụng đai ốc vuông DIN 557, khách hàng cần kiểm tra kỹ lưỡng các tiêu chí kỹ thuật thực tế. Tránh việc chỉ lựa chọn sản phẩm dựa trên tên gọi chung chung mà bỏ qua các thông số cốt lõi:

• Kiểm tra chính xác mã tiêu chuẩn DIN 557:2026-02 phiên bản hiện hành để đảm bảo tính đồng bộ kỹ thuật cho công trình.
• Đo đạc đường kính ren danh nghĩa M và bước ren đảm bảo ăn khớp hoàn toàn với thân bu lông ngoài lắp ghép.
• Kiểm tra kích thước thân vuông s và chiều cao m tương thích với kích thước khoang rãnh hoặc hốc gia công cơ khí.
• Xác nhận đúng vật liệu thép carbon hoặc inox dựa trên yêu cầu chịu tải và điều kiện môi trường làm việc thực tế.
• Không nhầm lẫn đai ốc vuông DIN 557 với đai ốc hàn vuông DIN 928; sản phẩm DIN 557 không có các vấu hàn ở mặt đáy.
• Không lấy thông số kích thước của đai ốc lục giác DIN 934 để áp dụng cho việc gia công rãnh lắp đai ốc vuông.
• Không tự ý suy diễn cấp cơ tính, tải trọng kéo đứt hay mô-men siết khi chưa có bảng dữ liệu kiểm định tiêu chuẩn.
• Catalogue kỹ thuật và mẫu sản phẩm thực tế của nhà cung cấp là căn cứ chuẩn xác nhất khi đặt mua hàng hóa.
